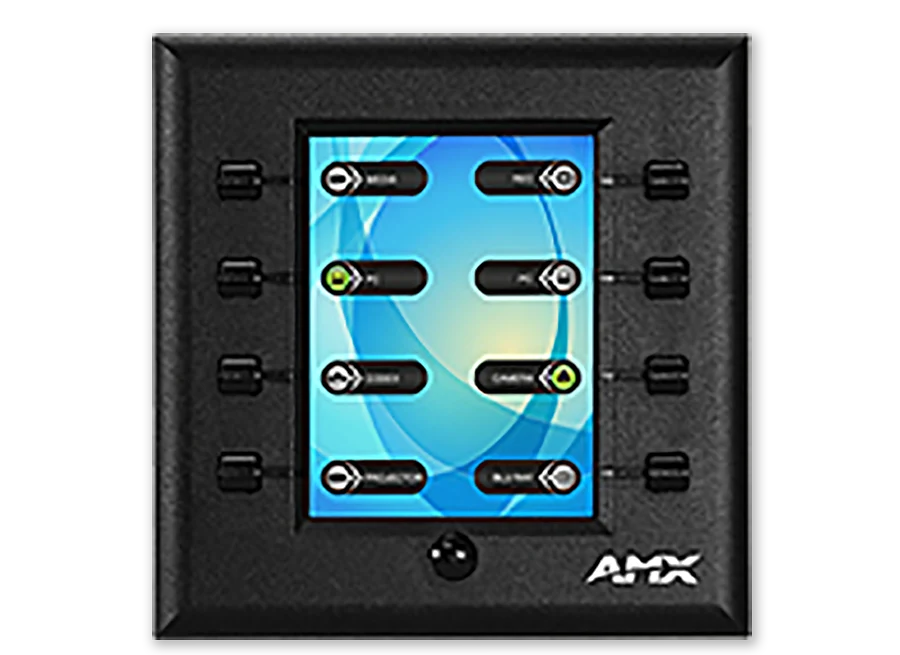

AMX SC-TC-SM

Größere Bilder

Ersatzprodukte

NT-SD-701

7" N-Touch Wandeinbau-Touchpanel

ÜBERSICHT
Wall Controller sind eigenständige, zweifach-modulige IP-Controller, die mit einem Tastendruck Befehle an mehrere IP-Clients senden. N-Series Controller verfügen über neun programmierbare taktile Tasten mit einem 240 x 320 Display. Die Programmierung erfolgt einzeln über den integrierten Web-Server oder kollektiv auf mehrere Geräte mit N-Command Control Appliances. Mehrseitige benutzerdefinierte Grafiken können mit der Panel Builder Software erstellt, intern gespeichert und beim Start oder auf Knopfdruck aktiviert werden. Der SC-TC-D verfügt über ein kapazitives Touch-Display und integriertes WiFi zur Erweiterung der Steuerung auf mobile Geräte.

Downloads

Dokumente

	Größe	Hochgeladen
Data Sheet aktualisiert: Apr 2026	385 KB	Apr 2026

Manuals

	Größe	Hochgeladen
Tutorial - SVSI N-Touch Panel Builder aktualisiert: Jul 2018	1,29 MB	Jul 2018

CAD Drawings

	Größe	Hochgeladen
Pictorial Drawing (DWG) – SC-TC-D, SC-TC-SM aktualisiert: Jul 2020	182 KB	Jul 2020
Pictorial Drawing (PDF) – SC-TC-D, SC-TC-SM aktualisiert: Jul 2020	59,8 KB	Jul 2020

BIM Objects

	Größe	Hochgeladen
SC-TC-SM - BIM Object aktualisiert: Aug 2019		Aug 2019

Software

	Version	Größe	Hochgeladen
Panel Builder Standalone Version 2017-05-01 / v1.23.50, veröffentlicht: Mai 2018	2017-05-01 / v1.23.50	46,4 MB	Mai 2018
SVSI N-Able PC Version 5.2.2, veröffentlicht: Apr 2025	5.2.2	116 MB	Apr 2025

Firmware

	Version	Größe	Hochgeladen
SVSI N8300 Wall Panel Controller Firmware Updater Version 05-01-2017, veröffentlicht: Nov 2021	05-01-2017	65,1 MB	Nov 2021

Install Guides

	Größe	Hochgeladen
Cut-Out Template - SVSI Wall Controllers aktualisiert: Mär 2018	62,6 KB	Mär 2018

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Eigenschaften

Kostengünstig - Geringe Installationskosten
Mehrere Befehle - An mehrere TCP/IP-Clients gesendet
PoE - Zuverlässigkeit und Redundanz von Power over Ethernet (PoE)
Energieeffizient - Standardmäßiger PoE-Stromverbrauch
EU-Konformität - Unterstützt US- und europäische Verkabelungsstandards

Spezifikationen

Dimensions (HWD)	4.5" x 4.5" x 1.5" (11.43 cm x 11.43 cm x 3.8 cm)
Power and Data Connection	8-wire RJ45 female Power over Ethernet (PoE)/100Base-T connector. Conforms to IEEE 802.3af Class 3 (802.3at Type 1). See Data Sheet for details.
Power Over Ethernet (PoE)	Consumption: 2.5W
WiFi	Internal 2.4Ghz 802.11g wireless access point (optionally bridged to the wired connection). See Data Sheet for details.
Interface	Eight user-defined tactile buttons, User-defined soft buttons. See Data Sheet for details.
Display	3.5" 240x320 touch screen
Operating Temperature	32° to 104°F (0° to 40°C)
FG Numbers	FGN8302-B-02 (Black) FGN8302-W-02 (White)
