AMX MXD-1900L-PAN

Grandes images

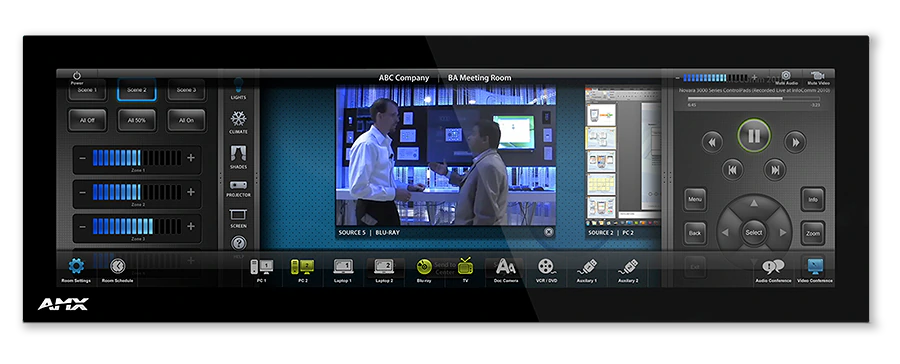

Le panneau tactile mural Modero X^® Series MXD-1900L-PAN / 19,4" est une interface utilisateur haut de gamme conçue pour le contrôle de salles dédiées ou la planification. Ce panneau tactile au style élégant offre des animations et des transitions fluides et rapides, ainsi qu'un design raffiné qui s'intègre parfaitement dans n'importe quel environnement.

Les panneaux tactiles de la série Modero X offrent plusieurs premières mondiales, notamment un magnifique écran capacitif multi-touch panoramique qui permet aux utilisateurs d'accéder à plusieurs applications avec une navigation minimale. L'apparence distinctive complément même les salles de réunion et les résidences les plus sophistiquées, avec une variété d'options de montage pour une sécurité et une commodité accrues.

plus de détails

Le MXD-1900L-PAN est idéal pour les salles de réunion, les salles de conférence ou les auditoriums où une surface de contrôle panoramique est nécessaire pour accéder à plusieurs fonctions simultanément tout en restant élégamment discrète.
Dans l'enseignement supérieur, le MXD-1900L-PAN est idéal pour les amphithéâtres, les auditoriums, les théâtres de spectacle et les salles de réunion qui nécessitent des capacités de contrôle étendues.
Dans les résidences, il est parfait pour les espaces de vie principaux tels que les cuisines, les salons, les home cinémas ou les bureaux à domicile où la surface de contrôle panoramique peut être utilisée pour gérer les systèmes dans toute la maison.
Le MXD-1900L-PAN peut être utilisé comme panneau de programmation pour les salles de réunion et les auditoriums haut de gamme.
Tous les panneaux muraux de la série Modero X sont idéaux pour les réceptions ou autres lieux de rassemblement pour afficher les calendriers maîtres et autres informations.

Téléchargements

CAD Drawings

	Taille	Téléchargé
Pictorial Drawing - MXT-1900L-PAN 19.4" Modero X Series Panoramic Tabletop Touch Panel (DXF) mis à jour : oct. 2020	1,35 Mo	oct. 2020

BIM Objects

	Taille	Téléchargé
MXD-1900L-PAN - BIM Object mis à jour : août 2019		août 2019

Software

	Version	Taille	Téléchargé
G4 Support Files version 3.3.62, publié : juil. 2018	3.3.62	35,7 Mo	juil. 2018
TPDesign4 version 3.3.674, publié : déc. 2019	3.3.674	68,9 Mo	déc. 2019

Firmware

	Version	Taille	Téléchargé
Modero X Series G4 Touch Panels Firmware version 2.104.134, publié : mars 2018	2.104.134	47,2 Mo	mars 2018

Quick Start Guides

	Taille	Téléchargé
Quick Start Guide - MXD-1900L-PAN Modero X Series Panoramic Wall Touch Panel mis à jour : oct. 2020	267 ko	oct. 2020

Certifications

	Taille	Téléchargé
Modero X Series 19.4"/20.3" Touch Panels UL Certificate of Compliance mis à jour : avr. 2018	417 ko	avr. 2018
Modero X Series 19.4" Touch Panel CE Declaration of Conformity mis à jour : avr. 2018	255 ko	avr. 2018
Modero X Series 19.4"/20.3" Touch Panels IECEE CB Test Certificate mis à jour : avr. 2018	125 ko	avr. 2018

Whitepapers

	Taille	Téléchargé
Digital Media Capabilities of the Modero X Series Touch Panels mis à jour : avr. 2018	1,22 Mo	avr. 2018

Safety Sheets

	Taille	Téléchargé
Safety Instructions - Modero X Series G4 Touch Panels mis à jour : oct. 2020	103 ko	oct. 2020

Touch Panel Files

	Taille	Téléchargé
MXD-1900L-PAN Portrait Demo Touch Panel File (530x1920) mis à jour : juil. 2018	4,22 Mo	juil. 2018
MXT/D-1900L-PAN Landscape Demo Touch Panel File (1920x530) mis à jour : juil. 2018	8,94 Mo	juil. 2018
MXD-1900L-PAN RMS Scheduling Touch Panel File (530x1920) mis à jour : juil. 2018	2,63 Mo	juil. 2018

Device Modules

	Taille	Téléchargé
Panel-to-Panel Video Chat Module mis à jour : oct. 2020	7,46 Mo	oct. 2020
Modero X Residential Demo mis à jour : oct. 2020	52,8 Mo	oct. 2020
Near Field Communications (NFC) Module mis à jour : oct. 2020	4,81 Mo	oct. 2020
AMX Communications Application mis à jour : oct. 2020	16,9 Mo	oct. 2020
MET-ECOM/D Metreau Entry Communicator Device Module mis à jour : oct. 2020	2,72 Mo	oct. 2020

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Caractéristiques

Panneau de Commande Panoramique – Associé à la nouvelle interface utilisateur PanTastic, les panneaux tactiles panoramiques offrent une expérience utilisateur inédite avec une surface de commande impressionnante permettant d'effectuer des activités de la même manière qu'avec un ordinateur – multitâche avec des espaces dédiés
Évolutions Graphiques Spectaculaires – La série Modero X offre une fonctionnalité d'interface utilisateur intuitive incluant : les gestes, le balayage, la réorganisation dynamique et des capacités d'animation améliorées
Parfait sous Tous les Angles – Comprend la technologie In-Plane Switching (IPS), qui offre les angles de vision les plus larges et la reproduction des couleurs la plus précise du marché
Options de Montage Généreuses – En plus du montage mural, vous pouvez monter directement le panneau tactile mural/encastré 19,4" de la série Modero X sur un rack d'équipement à l'aide du kit de montage en rack optionnel MXA-RMK-19 Modero X Series (FG5969-61)

*Avis de Mise à Jour Produit : La communication en champ proche (NFC) et l'identification par radiofréquence haute fréquence (HF RFID) ne seront plus incluses en tant que caractéristiques de produit pour tous les panneaux tactiles de la série AMX Modero X®, expédiés à partir du 1er octobre 2017.

Caractéristiques techniques

Display Size (WH)	Landscape: 20.4" x 6.9" (519 mm x 175 mm), 20.4" (518 mm) diagonal, Portrait: 6.9" x 20.4" (175 mm x 519 mm), 20.4" (518 mm) diagonal
Viewable Area (WH)	Landscape: 18.7" x 5.9" (475 mm x 151 mm), 19.4" (493 mm) diagonal, Portrait: 5.9" x 18.7" (151 mm x 475 mm), 19.4" (493 mm) diagonal
Resolution	Landscape: 1920x530, Portrait: 530x1920
Viewing Angle	Vertical: ± 89°, Horizontal: ± 89°
Aspect Ratio	Landscape: 18:5, Portrait: 5:18
Touch Overlay	Projected capacitive, multi-touch support, 3 simultaneous max
Graphics Engine	AMX G4
Front Panel Components	Light Sensor, Proximity Detector, Camera, LED Indicators, Sleep button. See Data Sheet for details.
Power Consumption	Full-On: 32W (12 VDC, 2.7 A)
Temperature Range	Operating: 32° F to 104° F (0° C to 40° C)
FG Numbers	FG5968-12 (Portrait) FG5968-12 (Landscape)
