AMX MXD-700-NC

Grandes images

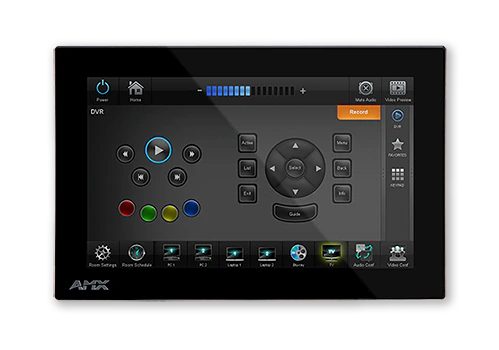

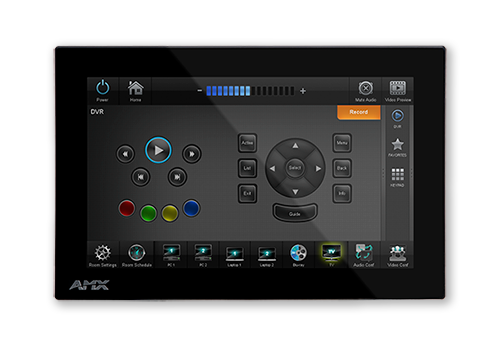

Le MXD-700-NC / Panneau Tactile Mural Modero X^® Série 7" (Sans Caméra, Sans Microphone) est spécifiquement conçu pour exclure les fonctions de caméra et de microphone du panneau Modero X Série original afin de satisfaire aux exigences de sécurité des installations qui n'autorisent pas ces capacités.

Les Panneaux Tactiles Modero X Série offrent plusieurs premières dans l'industrie, notamment un bel écran capacitif multi-tactile qui fournit aux utilisateurs l'accès à plusieurs applications avec une navigation minimale. Le design distinctif et de faible profil est conçu pour se positionner parfaitement sur une table sans obstruer les vues, et est accompagné d'une variété d'options de montage pour plus de sécurité et de commodité.

plus de détails

Le MXD-700-L-NC MXD-700 est idéal pour les installations gouvernementales fédérales, étatiques et locales ou militaires soumises à des restrictions de sécurité strictes en raison du stockage, de l'utilisation, de la discussion ou du traitement électronique d'informations sensibles ou classifiées. Il intègre des modifications pour soutenir les mesures de sécurité supplémentaires nécessaires dans les environnements sécurisés tels que les installations de traitement d'informations compartimentées sensibles, les centres d'opérations d'urgence ou les quartiers généraux de commandement. Ces panneaux modifiés offrent aux utilisateurs une fonctionnalité et des capacités robustes tout en respectant les directives essentielles de sécurité opérationnelle.

Téléchargements

CAD Drawings

	Taille	Téléchargé
Pictorial Drawing - MXD-700-L, 7" Modero X Series Landscape Wall Mount Touch Panel (DWG) mis à jour : oct. 2020	1,15 Mo	oct. 2020
Pictorial Drawing - MXD-700-L, 7" Modero X Series Landscape Wall Mount Touch Panel (DXF) mis à jour : oct. 2020	4,22 Mo	oct. 2020
Pictorial Drawing - MXD-700-L, 7" Modero X Series Landscape Wall Mount Touch Panel (PDF) mis à jour : oct. 2020	197 ko	oct. 2020
Pictorial Drawing - MXD-700-P, 7" Modero X Series Portrait Wall Mount Touch Panel (DWG) mis à jour : oct. 2020	1,23 Mo	oct. 2020

Software

	Version	Taille	Téléchargé
G4 Support Files version 3.3.62, publié : juil. 2018	3.3.62	35,7 Mo	juil. 2018
TPDesign4 version 3.3.674, publié : déc. 2019	3.3.674	68,9 Mo	déc. 2019

Firmware

	Version	Taille	Téléchargé
Modero X Series G4 Touch Panels Firmware version 2.104.134, publié : mars 2018	2.104.134	47,2 Mo	mars 2018

Quick Start Guides

	Taille	Téléchargé
Quick Start Guide - MXD-700 Modero X Series Tabletop Touch Panel mis à jour : oct. 2020	261 ko	oct. 2020

Certifications

	Taille	Téléchargé
Modero X Series 7"/10.1" Touch Panels UL Certificate of Compliance mis à jour : avr. 2018	245 ko	avr. 2018
Modero X Series 7"/10.1" Touch Panels IECEE CB Test Certificate mis à jour : avr. 2018	155 ko	avr. 2018

Whitepapers

	Taille	Téléchargé
Digital Media Capabilities of the Modero X Series Touch Panels mis à jour : avr. 2018	1,22 Mo	avr. 2018

Safety Sheets

	Taille	Téléchargé
Safety Instructions - Modero X Series G4 Touch Panels mis à jour : oct. 2020	103 ko	oct. 2020

Device Modules

	Taille	Téléchargé
AMX Communications Application mis à jour : oct. 2020	16,9 Mo	oct. 2020
MET-ECOM/D Metreau Entry Communicator Device Module mis à jour : oct. 2020	2,72 Mo	oct. 2020

Touch Panel Files

	Taille	Téléchargé
MXT/D-700 Page Transitions Demo Touch Panel File (1024x600) mis à jour : juil. 2018	1,37 Mo	juil. 2018

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Caractéristiques

Graphic Leaps & Bounds – The Modero X Series features intuitive UI functionality including: gesturing, swiping, dynamic reordering and enhanced animation capabilities
Perfect From Any Angle – Includes In-Plane Switching (IPS), the latest technology in popular tablet/mobile devices that delivers the widest viewing angles and the most accurate color reproduction on the market
Available Rack Mounting Kit – As an option, you can mount the 7" Modero X Series Wall/Flush Mount Touch Panel directly to an equipment rack using the MXA-RMK-07 Modero X Series Rack Mount Kit (FG5969-63). The Kit includes a rack mount frame, screws and washers

*Product Update Notice: Near Field Communication™ (NFC) and High Frequency RFID (HF RFID) will no longer be included product features for all AMX Modero X® Series Touch Panels, shipping on or after October 1, 2017.

Caractéristiques techniques

Display Size (WH)	7.3" x 4.8" (186 mm x 122 mm), 8.8" (222 mm) diagonal
Viewable Area (WH)	6.05" x 3.54" (154 mm x 90 mm), 7.0" (178 mm) diagonal
Resolution	1024x600
Viewing Angle	Vertical: ± 89°, Horizontal: ± 89°
Aspect Ratio	16:9
Touch Overlay	Projected capacitive, multi-touch support, 3 simultaneous max
Graphics Engine	AMX G4
Front Panel Components	Light Sensor, Proximity Detector, Sleep button. See Data Sheet for details.
Power Consumption	Full-On: 8 W
Temperature Range	Operating: 32° F to 104° F (0° C to 40° C)
FG Numbers	FG5968-28 (Portrait) FG5968-29 (Landscape)
