AMX DGX-I-DXFP-4K60

Größere Bilder

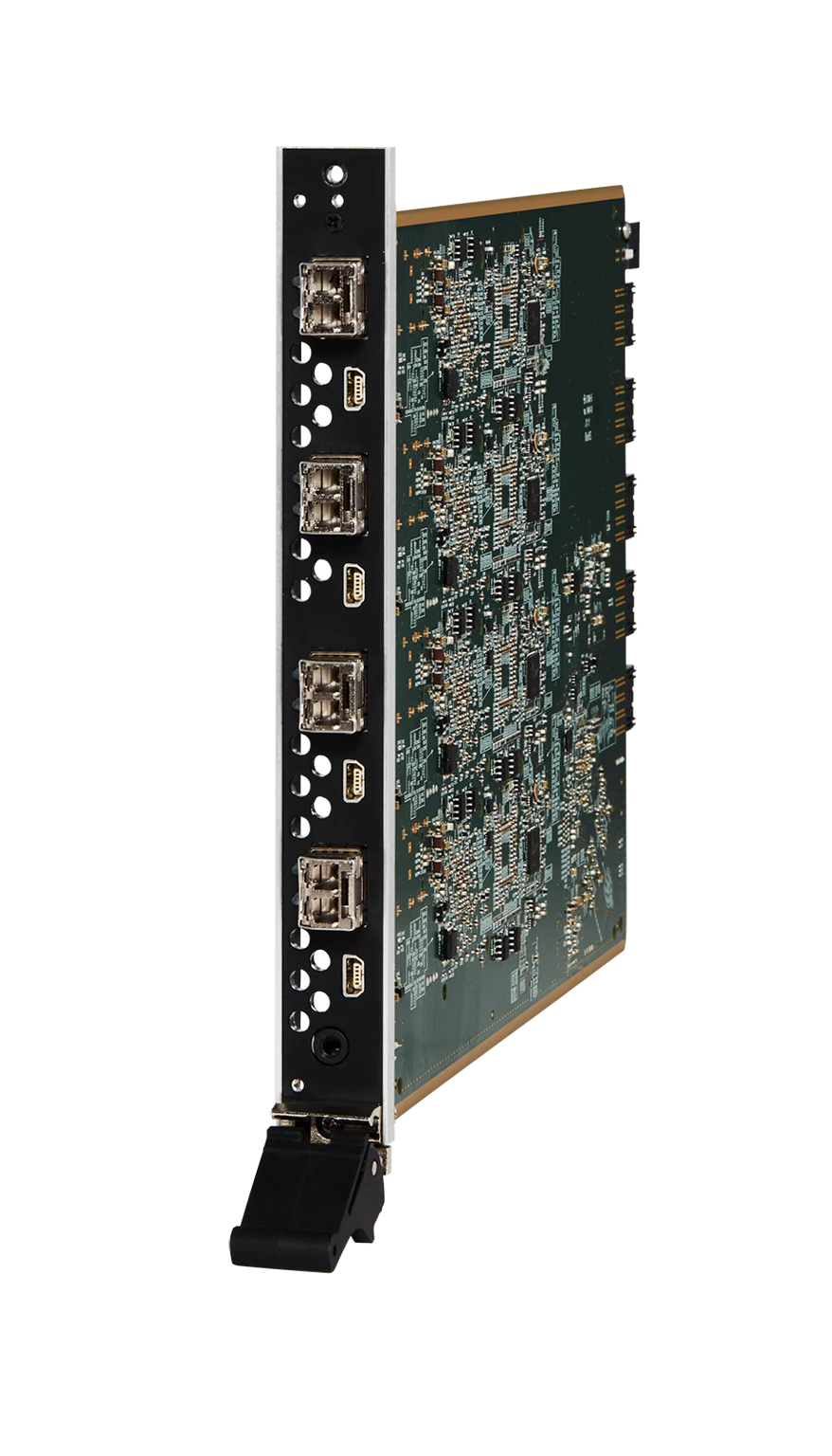

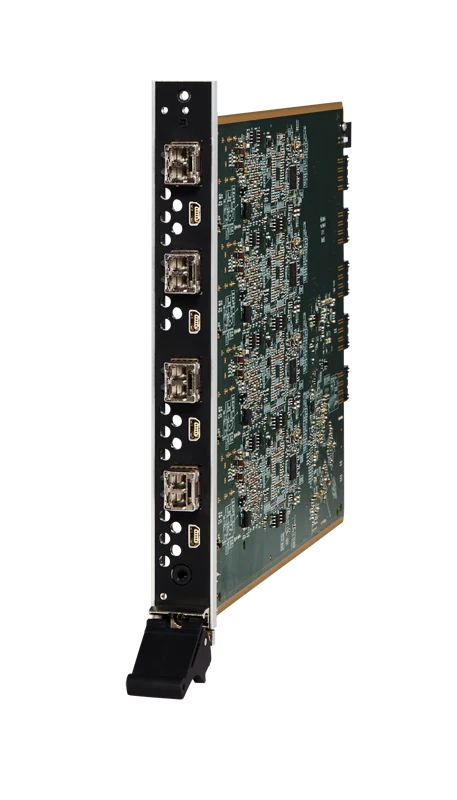

Die Enova DGX DXLink 4K60 Fiber Input Board ist HDMI 2.0 und HDCP 2.2 konform. Sie unterstützt 4K60 4:4:4 Video und High Dynamic Range (HDR) für optimale Bildqualität und pixelgenaue Bildwiedergabe ohne Chroma-Subsampling. DXLink 4K60 Fiber ermöglicht es Endbenutzern, das volle Potenzial ihrer Quell- und Anzeigegeräte auszuschöpfen, indem sie vollständig 36-Bit Deep Color für das reichste und realistischste Video unterstützen.

Diese Board verfügt über vier Eingänge und empfängt Audio, Video, Kontrolle, USB 2.0 und Ethernet über Duplex-Lichtwellenleiter von einem DXLink 4K60 Fiber-Sender bis zu 300 Meter entfernt. Jeder Eingang enthält ein Multi-Mode Duplex (MMD) SFP, das bei Bedarf durch ein Single-Mode Duplex (SMD) SFP ersetzt werden kann. Diese Board ist mit Enova DGX 100er Gehäusen und DXLink 4K60 Fiber-Sendern kompatibel.

Lichtwellenleiter nutzen Licht zur Datenübertragung anstelle von elektrischen Signalen, was es zu beiden der höchsten Qualität und sicherste Art macht, Video zu transportieren, da es nicht anfällig für elektronisches Rauschen oder nicht-invasive physische Abhörmöglichkeiten ist.

Im Feld bereits eingesetzte Enova DGX 100er Gehäuse können problemlos aufgerüstet werden, um höhere Videoqualität zu unterstützen, indem neue Enova DGX DXLink 4K60 Fiber Boards und Endgeräte hinzugefügt oder ausgetauscht werden. Dies unterstreicht das AMX-Engagement, um sicherzustellen, dass die Enova DGX Familie zukunftssicher ist und sich mit Fortschritten in der Technologie weiterentwickelt.

BILDQUALITÄT PERFEKTIONIERT
Die Enova DGX DXLink 4K60 Fiber Input- und Output-Karten ermöglichen es Endbenutzern, das volle Potenzial ihrer Quell- und Anzeigegeräte zu nutzen, indem sie die neuesten HDMI 2.0- und HDCP 2.2-Standards vollständig unterstützen.
HDR- und Deep-Color-Unterstützung
Enova DGX DXLink 4K60 Fiber Input- und Output-Platinen unterstützen HDR10 und 36-Bit-Deep-Color für das reichhaltigste und realistischste Videobild.
STÄNDIG WEITERENTWICKELTE PLATTFORM
Bereits im Einsatz befindliche Enova DGX Gehäuse können einfach aufgerüstet werden, um eine überlegene Videoqualität zu unterstützen, indem neue Enova DGX DXLink 4K60 Fiber Karten und Endgeräte hinzugefügt oder ausgetauscht werden. Dies unterstreicht das AMX Engagement, eine zukunftssichere Enova DGX Familie sicherzustellen, die so konzipiert ist, sich mit technologischen Fortschritten weiterzuentwickeln.
MISSION CRITICAL SECURITY
Lichtwellenleiterkabel bietet das sicherste und zuverlässigste Medium zur Datenübertragung und ermöglicht den Transport über extreme Distanzen.

BILDQUALITÄT PERFEKTIONIERT
Die Enova DGX DXLink 4K60 Fiber Input- und Output-Karten ermöglichen es Endbenutzern, das volle Potenzial ihrer Quell- und Anzeigegeräte zu nutzen, indem sie die neuesten HDMI 2.0- und HDCP 2.2-Standards vollständig unterstützen.

HDR- und Deep-Color-Unterstützung
Enova DGX DXLink 4K60 Fiber Input- und Output-Platinen unterstützen HDR10 und 36-Bit-Deep-Color für das reichhaltigste und realistischste Videobild.

STÄNDIG WEITERENTWICKELTE PLATTFORM
Bereits im Einsatz befindliche Enova DGX Gehäuse können einfach aufgerüstet werden, um eine überlegene Videoqualität zu unterstützen, indem neue Enova DGX DXLink 4K60 Fiber Karten und Endgeräte hinzugefügt oder ausgetauscht werden. Dies unterstreicht das AMX Engagement, eine zukunftssichere Enova DGX Familie sicherzustellen, die so konzipiert ist, sich mit technologischen Fortschritten weiterzuentwickeln.

MISSION CRITICAL SECURITY
Lichtwellenleiterkabel bietet das sicherste und zuverlässigste Medium zur Datenübertragung und ermöglicht den Transport über extreme Distanzen.

Mehr Details

Dieses Eingabemodul ist ideal für Anwendungen, bei denen hohe Anforderungen an Video-Auflösung, Fernübertragung und maximale Sicherheit ohne Kompromisse erfüllt werden müssen. Dies umfasst die campusweite Verteilung gemeinsamer Quellen zwischen Klassenzimmern, sichere militärische Anwendungen, Casinos, Arenen und Museen.

configuration_tool

Enova DGX 100 Series Configuration Tool

Downloads

Manuals

	Größe	Hochgeladen
Support Guide – IO Board and Endpoint Compatibility aktualisiert: Jun 2021	46,4 KB	Jun 2021
Support Guide – Enova DGX Board Replacement aktualisiert: Jun 2021	847 KB	Jun 2021
Support Guide – DGX Fiber Cable Management aktualisiert: Jun 2021	291 KB	Jun 2021

Comparison Charts

	Größe	Hochgeladen
Comparison Chart – DGX Video Boards aktualisiert: Jun 2021	159 KB	Jun 2021

Certifications

	Größe	Hochgeladen
Certificate of Compliance aktualisiert: Jun 2021	176 KB	Jun 2021
Enova DGX 100 Series CB Test Certificate 62368 aktualisiert: Jun 2021	143 KB	Jun 2021
Enova DGX 100 Series CE Declaration of Conformity aktualisiert: Jun 2021	276 KB	Jun 2021
Enova DGX 100 Series CB Test Certificate 60950 aktualisiert: Jun 2021	201 KB	Jun 2021

Data Sheets

	Sprache	Größe	Hochgeladen
Data Sheet – DGX-I-DXFP-4K60 aktualisiert: Nov 2021		197 KB	Nov 2021

Configuration Tools

	Größe	Hochgeladen
Enova DGX 100 Series Configuration Tool aktualisiert: Mär 2021		Mär 2021

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Eigenschaften

Perfektes 4K60 4:4:4 Video - Ideal für Benutzer, die von der vollständigen Auflösung ihrer Displays profitieren können
High Dynamic Range (HDR) und Deep Color-Unterstützung – Unterstützt HDR10 und 36-Bit-Pro-Pixel Deep Color
HDMI 2.0 & HDCP 2.2 - Unterstützt die neuesten Videostandards, um die vollständigen Möglichkeiten von HDMI-Schnittstellen zu nutzen
USB 2.0 - Hochgeschwindigkeits-USB-2.0-Daten von Geräten wie Webcams und Speichergeräten werden ohne separate Kabel übertragen.
Wie immer nur ein Kabel– Wie bei allen aktuellen AMX DGX Fiber-Lösungen werden Video, Audio und Steuerung über ein einzelnes Kabel bereitgestellt. Viele konkurrierende Produkte erfordern zwei oder mehr Kabelstränge, was erhebliche Kosten verursacht.
Hot Swappable– I/O-Karten können jederzeit nach der Bereitstellung einfach hinzugefügt oder ausgetauscht werden - das System erkennt die neue Konfiguration automatisch und aktiviert die Karten.
Single-MMD-SKU – Alle Fiber-Module enthalten ein Multi-Mode-Duplex-(MMD-)SFP-Modul. Kunden können diese bei Bedarf durch ihr eigenes Single-Mode-Duplex-(SMD-)Modul ersetzen.

Spezifikationen

Connectors	(4) Duplex LC Fiber Ports, conforming to ANSI TIA/EIA 604-10 (FOCIS 10A); (4) Mini-USB AB Ports
Compatible Formats	HDMI Video, Audio, Ethernet, USB(HID), USB (2.0), Serial Control, and IR Control
Signal Type Support	DXLink Multimode Fiber, Duplex NOTE: DXLink 4K60 Fiber boards ship with Multimode Duplex Fiber SFP+ modules installed. These can be field replaced with compatible 10G Single-mode Duplex Fiber SFP+ modules in applications where single-mode fiber is required.
Maximum Resolution Support	480p up to 3840x2160 @ 60Hz 4:4:4 and 4:2:2, including: 3840x2160p@50/60 Hz, 4:2:0 4096x2160p@50/60 Hz, 4:2:0
Audio Format Support	Dolby Atmos, Dolby TrueHD, Dolby Digital Plus, Dolby Digital, DTS-HD MA, DTS-HD High Resolution, DTS, 2 CH through 8 CH L-PCM - Dolby Digital and DTS support up to 48 kHz, 5.1 Channels - When a downstream DXFP-RX- 4K60 is in the signal path, audio formats other than 2CH LPCM and Dolby Digital 5.1 require the DXFP-RX-4K60 to have its scaler set to bypass.
AIE Board Support	Yes, supports extraction of 2 CH LPCM
Audio Switching Board Support	Supports break-away audio switching of 2 CH L-PCM for all channels Supports downmix from one input channel of Dolby Atmos, Dolby True-HD, Dolby Digital Plus, Dolby Digital, DTS-HD MA, DTS-HD High Resolution, DTS, or 2 to 8 channel L-PCM Downmix supported on 4k video inputs with pixel clocks up to 297MHz (up to 3840x2160p @ 30Hz)
USB	USB HID and USB 2.0 are supported point-to-point to DXLink 4K60 HDMI Transmitters. The DXLink Output board is automatically configured as either Host or Device depending on the mode selected on the attached DXLink 4K60 Receiver.
Compatible DXLink TX/RX	DXLink 4K60 Fiber Transmitters (DXFP-TX-4K60)
FG Numbers	FG1061-624
JITC Status	Approved - 04/2023
