DVX-2255HD
Begrenzte Verfügbarkeit

6x3 All-In-One Präsentations-Switcher mit NX-Steuerung (Multi-Format, HDMI, DXLink™-Eingänge)

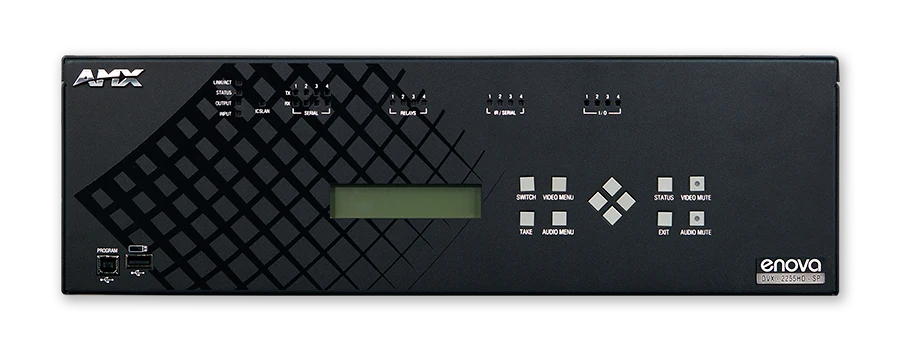

DVX-2255HD-SP_Front
Größere Bilder

Der Enova® DVX-2255HD 6x3 All-In-One Presentation Switcher ist ein einheitliches Audio-, Video- und Steuergerät, das die Notwendigkeit zahlreicher einzelner Komponenten überflüssig macht und die damit verbundenen Integrations- und Zuverlässigkeitsprobleme beseitigt. Der kompakte 3HE-Presentation Switcher integriert eine Vielzahl verschiedener Funktionen wie einen Skalierer, einen Analog-Digital-Signalwandler, einen Twisted-Pair-Sender und einen Verstärker mit integrierter professioneller Audiobearbeitung in einem einzigen Gehäuse. Mit exklusiven AMX-Funktionen ist der DVX-2255HD eine einfach zu installierende, flexible Lösung, die sich perfekt für große und komplexe Konferenzräume, Klassenzimmer und Auditorien eignet.

Der DVX-2255HD bietet die Technologie des NetLinx Integrated Controller der nächsten Generation, die NX-Serie. Dieser neue Controller bietet eine skalierbare Plattform für die Zukunft durch die Kombination von hoher Leistung, Rückwärtskompatibilität und umfangreichen Netzwerksicherheitsfunktionen.

Der DVX-2255HD verfügt über eine umfangreiche Liste von Funktionen, um optimale Audio- und Videoqualität aus praktisch jeder Quelle zu gewährleisten. Der hochmoderne professionelle Audio-DSP liefert hochwertige Audios im gesamten Raum. Die Multiformat-Videoeingänge des DVX-2255HD unterstützen analoge und digitale Signale, einschließlich HDMI mit HDCP-Quellen – alles über denselben Anschluss. Die integrierte SmartScale®-Technologie gibt Video aus, das für jeden angeschlossenen Monitor perfekt skaliert ist, und beseitigt die Integrationsprobleme, die entstehen können, wenn Quellen und Displays unterschiedliche optimale Auflösungen haben – macht den DVX-2255HD einfach auszuwählen, einfach zu installieren und einfach zu bedienen.

Die All-In-One-Architektur des Enova DVX bietet auch die niedrigsten Gesamtbetriebskosten der Branche, dank einfacher Unterstützung, Wartung und Konfiguration sowie reduzierten Hardware- und Kabelkosten.

Mehr Details

  • Das DVX-2255HD eignet sich ideal zur deutlichen Vereinfachung der AV-Steuerung und -Verteilung in kleinen bis mittleren sowie großen Konferenzräumen, Vorstandszimmern und Klassenzimmern.
  • Mit den im Lieferumfang enthaltenen DXLink-Eingängen ist das DVX-2255HD perfekt für Räume geeignet, in denen sich das AV-Rack nicht in der Nähe Ihrer Quellgeräte und des Displays befindet.
  • Das flexible DVX-2255HD ist ideal für jeden komplexen Zusammenarbeitssraum mit einer Mischung aus analogen und digitalen Quellen, mehreren Displays oder Räumen, die Unterstützung für Videokonferenzen erfordern.
  • Das DVX-2255HD ist ideal für jeden Raum oder jede Einrichtung mit Platzengpässen, besonders für solche, in denen Platz in Geräteracks fehlt.

Downloads

Dokumente
  Größe Hochgeladen
file type icon Data Sheet
aktualisiert: Apr 2026
390 KB Apr 2026
file type icon Comparison Chart
aktualisiert: Apr 2026
1,6 MB Apr 2026
Manuals
  Größe Hochgeladen
2,88 MB Okt 2020
CAD Drawings
  Größe Hochgeladen
1,42 MB Apr 2018
800 KB Apr 2018
1,3 MB Apr 2018
2,39 MB Apr 2018
1,53 MB Apr 2018
2,39 MB Apr 2018
1,29 MB Apr 2018
1,46 MB Apr 2018
795 KB Apr 2018
1,41 MB Apr 2018
Firmware
  Version Größe Hochgeladen
download icon for DVX-325x/225x Switcher Firmware DVX-325x/225x Switcher Firmware
Version 1.7.81, veröffentlicht: Jul 2018
1.7.81   1,67 MB Jul 2018
download icon for NX Series (X200) DVX Controller Firmware (HTML5 Web Configuration) NX Series (X200) DVX Controller Firmware (HTML5 Web Configuration)
Version 1.6.193, veröffentlicht: Jul 2021
1.6.193
download icon for NX Series (X200) NX/DVX/DGX Device Firmware NX Series (X200) NX/DVX/DGX Device Firmware
Version 1.1.50, veröffentlicht: Apr 2024
1.1.50   54 KB Apr 2024
Certifications
  Größe Hochgeladen
116 KB Apr 2018
58,4 KB Apr 2018
79 KB Apr 2018
A&E (Architectural & Engineering) Specifications
  Größe Hochgeladen
93,5 KB Jun 2018
Information documents
  Größe Hochgeladen
223 KB Okt 2020
Product Guides
  Größe Hochgeladen
file type icon DXLink Compatibility Tool
aktualisiert: Apr 2021
Apr 2021
Programming Guides
  Version Größe Hochgeladen
file type icon Zoom Room Controls - JSON Configuration Example
Version 0.1.1, aktualisiert: Okt 2021
0.1.1  626 KB Okt 2021
  3,21 MB Okt 2020
Quick Start Guides
  Größe Hochgeladen
312 KB Okt 2020
Safety Sheets
  Größe Hochgeladen
90,6 KB Okt 2020
Quick Reference Guides
  Version Größe Hochgeladen
2,91 MB Okt 2024

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Eigenschaften

  • All-in-One-Gerät – Controller, Matrix-Schalter, Scaler, Analog-Digital-Wandler, Verstärker sowie Twisted-Pair-Verteilung und professionelle Audio-DSP – alles in einem platzsparenden 3HE-Chassis
  • Einfachheit & Zuverlässigkeit – Ersetzt die Notwendigkeit zahlreicher einzelner Komponenten und Geräte, gewährleistet höchste Zuverlässigkeit und spart Konfigur- und Programmierkosten
  • Niedrige Gesamtbetriebskosten – Mit einer konsistenten Plattform in verschiedenen Größen lässt sich die DVX leicht standardisieren und Kosten für Hardware, Schulung, Support, Fehlersuche und Ersatzteile sparen
  • Unvergleichliche Netzwerksicherheit – Mit dualer NIC zur Isolierung von AMX oder AV-Geräten von Drittanbietern vom Primärnetz, IPv6 und kabelgebundenem 802.1X für geschützten Netzwerkzugriff sowie benutzerdefinierten LDAP-Anmeldegruppenunterstützung bietet die Enova DVX robuste Sicherheit
  • Optimale Bildqualität jedes Mal – Die exklusive SmartScale-Technologie skaliert das Bild automatisch auf die beste Auflösung und Videoparameter für jeden Display – auch für Displays mit unterschiedlichen Informationen – ohne manuelle Einrichtung und eliminiert die Notwendigkeit kostspieliger externer Scaler
  • Kristallklare Audioqualität – Beinhaltet einen integrierten digitalen Signalprozessor mit erweiterten Funktionen wie unabhängige 10-Band-Parametrischer Equalizer, unabhängige Eingangsverstärkungsregelung und variable Kompression, ermöglichen präzise Abstimmung auf einzigartige Quellen- und Raumeigenschaften
  • Audio-Breakaway – Stereoaudio von jeder analogen Eingang oder De-Embedded von jedem HDMI-Eingang kann von seinem zugehörigen Video getrennt, durch den DSP verarbeitet und unabhängig zu jedem analogen, HDMI- oder S/PDIF-Audioausgang geschaltet werden
  • Audio-Matrix-Schaltung – Drei unabhängig geschaltete und verarbeitete Audiopfade ermöglichen vier einzigartige Lautstärke-, EQ-, Ducking- und Mischkonfigurationen für perfekt abgestimmtes Raumaudio sowie Integration mit Audio-/Videokonferenzen, Induktionsschleifensystemen, Sprachverstärkungslautsprechern und Audioaufzeichnungsgeräten
  • Verbesserte Mikrofonverarbeitung – Unabhängige 3-Band-Parametrischer Equalizer, Kompression, Gating, automatisches Ducking und Limiting an jedem Mikrofoneingang gewährleisten kristallklare Kommunikation
  • Matrix-Schaltung – Beliebiges Routing von jedem Eingang zu beliebigen oder allen Ausgängen ohne Blockierung – 6x3 Video-Schalter und 8x3 Audio-Schalter mit Audio-Breakaway
  • AV und Steuerung über Twisted Pair – Senden Sie Audio, Video, bidirektionale Steuerung und Ethernet bis zu 100 m über ein Standard-Twisted-Pair-Kabel
  • HDMI/HDCP-Schaltung mit Einfachheit der Analogtechnik – End-to-End-Verteilung von HDMI/HDCP ohne Unterbrechung oder Schlüsselbeschränkungen mit der exklusiven InstaGate Pro®-Technologie
  • Multi-Format-Anschlüsse – Für analoge Signale konzipiert – RGBHV, Component, S-Video und Composite sowie digitale HDMI/HDCP- und DVI-Signale – alle auf demselben Anschluss
  • Erweiterte Diagnosen an Serial- & IR-Anschlüssen – Bietet Echtzeit-Fehlerfeedback, wenn Serial- und IR-Anschlüsse getrennt oder falsch verdrahtet sind
  • 3D-Unterstützung – Durchleitung neuester Videoformate einschließlich 3D und Deep Color
  • DXLink™ Twisted-Pair-Ausgänge – Senden Sie Audio, Video, bidirektionale Steuerung und Ethernet bis zu 100 m über ein Twisted-Pair-Kabel an DXLink HDMI Receiver
  • DXLink Twisted-Pair-Eingänge – Empfangen Sie Audio und Video von DXLink Multi-Format-Sendern und Solecis Digital Switches und stellen Sie bidirektionale Steuerung und Ethernet bereit. Darüber hinaus versorgt die DVX DXLink Multi-Format-Sender mit Strom. Weitere Details und hilfreiche Verkabelungsinformationen finden Sie im Whitepaper „Cabling for Success with DXLink" oder kontaktieren Sie Ihren AMX-Vertreter
  • Spart Energie – Beinhaltet Funktionen, die die Energienutzung drastisch reduzieren. Verwenden Sie den interaktiven DVX Energy Savings Calculator, um die Einsparungen für Ihre spezifische Konfiguration zu schätzen
  • HTML5 Web-Konfiguration – Eliminiert die Notwendigkeit für proprietäre Konfigurationssoftware

Spezifikationen

Video Inputs (2) Multi-Format DVI-I, (2) HDMI, (2) DXLink. See Data Sheet for Details
Video Outputs (2) HDMI; supports HDMI/HDCP, (1) DXLink; supports digital video, audio, Ethernet, bi-directional control and power
Video Resolution Support Supports resolutions up to 1920 x 1200 @ 60 Hz. See Operations Reference Guide for details for each signal type.
Audio Inputs (2) female 1/8" stereo mini-phono jacks, (2) 3.5 mm 5-position captive-wire terminals, (2) 3.5 mm 3-pin captive-wire MIC connectors, (2) HDMI connections, (2) DXLink connections. See Data Sheet for details
Audio Outputs - SP (1) Amplified audio output; 4-position captive wire connector, (2) Line level audio outputs, (1) S/PDIF output, (2) HDMI outputs, (1) DXLink output. See Data Sheet for details
Audio Outputs - T (1) Amplified audio output; 2-position captive wire connectors, (2) Line level audio outputs, (1) S/PDIF output, (2) HDMI outputs, (1) DXLink output. See Data Sheet for details
AxLink Port (1) 4-position 3.5mm Screw Terminal, provides data and power to external AxLink control devices
RS-232/422/485 Ports (1) 10-position 3.5mm Screw Terminal, NetLinx Port 1, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud
RS-232 Port (3) 5-position 3.5mm Screw Terminal, NetLinx Ports 2-4, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud
IR/Serial (4) 2-position 3.5mm Screw Terminal, 4 IR Transmit / 1-way Serial ports, NetLinx Ports 11-14. See Data Sheet for details
I/O Channels (4) 6-position 3.5mm Screw Terminal, 4-channel binary I/O port for contact closure with each input being capable of voltage sensing, NetLinx Port 22, Channels 1-4
Relays (4) Two 8-position 3.5 mm Screw Terminal, (4) single-pole, single-throw relays, NetLinx Port 21, Channels 1-4. See Data Sheet for details
Dimensions (HWD) 5 3/16" x 17" x 14" (13.2 cm x 43.2 cm x 35.6 cm)
FG Numbers

FG1906-12 (2x25W, 8-Ohms)

FG1906-14 (75W, 70/100V)
