The NX-4200 / NetLinx® NX Integrated Controller is a programmable network appliance specifically designed to control AV and building technology using multiple analog and digital formats. The NX-4200 provides a scalable platform for the future by combining high performance, backward compatibility and extensive network security features. With its front panel display, built-in Ethernet switch and PoE capability, the NX-4200 is the ideal solution for demanding, technology-rich environments. The NX-4200’s all-in-one architecture also delivers the lowest Total Cost of Ownership in the industry, thanks to ease of support, maintenance and configuration, as well as reduced hardware and cabling costs.
Größere Bilder
Mehr Details
- NX Master Security firmware is ideal for enterprise, education, and government policies requiring secure communication over a computer network in line with security standards expected by the IT industry of any equipment running on an enterprise
- The NX-4200 is geared to meet the high-end control and automation requirements of the most sophisticated and complex business, educational and residential installations. With its generous number of ports, security features and Ethernet switching options, the NX-4200 is ideal for any large installation requiring stringent security measures.
- With redundant power, built in Ethernet switch and enhanced security features like Dual NIC with POE, the NX-4200 provides versatility with the ability to integrate the largest number of devices in the NX Series of Integrated Controllers, including projectors, lighting, DVD and Blu-ray players, thermostats and other electronic equipment.
Downloads
Dokumente
| Größe | |
Comparison Chart
aktualisiert: Apr 2026
|
89,3 KB |
|
Data Sheet
aktualisiert: Apr 2026
|
310 KB |
Manuals
| Größe | |
|
|
96,8 KB |
|
|
1,03 MB |
CAD Drawings
| Größe | |
|
|
665 KB |
|
|
2,66 MB |
Firmware
| Größe | |
|
|
54 KB |
|
|
158 MB |
Quick Start Guides
| Größe | |
|
|
221 KB |
Information documents
| Größe | |
|
|
223 KB |
A&E (Architectural & Engineering) Specifications
| Größe | |
|
|
75 KB |
Certifications
| Größe | |
|
NX-1200/NX-2200/NX-3200 - NetLinx NX Integrated Controller UL Certificate of Compliance
aktualisiert: Apr 2018
|
175 KB |
|
|
255 KB |
|
NX-1200/NX-2200/NX-3200 - NetLinx NX Integrated Controller IECEE CB Test Certificate
aktualisiert: Apr 2018
|
191 KB |
Programming Guides
| Größe | |
|
WebConsole & Programming Guide - NX-Series Controllers, Enova DGX, Enova DVX, Massio
aktualisiert: Okt 2020
|
3,21 MB |
Safety Sheets
| Größe | |
|
|
85,3 KB |
Quick Reference Guides
| Größe | |
|
|
2,91 MB |
Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.
Eigenschaften

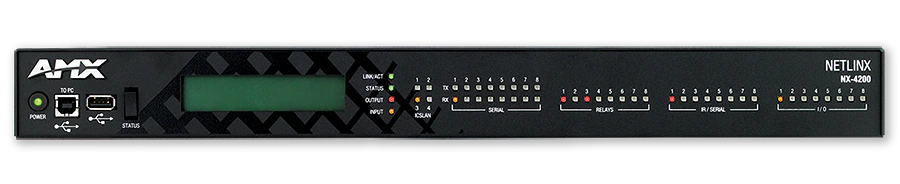

- Front Panel Display – Verfügt über ein LCD-Display auf der Frontplatte, das die einfache Anzeige von Statusinformationen, Netzwerkeinstellungen, IP-Adressen & ICSLan-Port-Status und vielem mehr ermöglicht
- Redundante Stromversorgung – Der NX-4200 kann entweder über eine Verbindung zur Netzstromversorgung (110/220 VAC) oder über ein externes 12-V-Gleichstromnetzteil mit Strom versorgt werden. Bei Ausfall der AC-Eingangsspannung oder bei Ausfall des internen Netzteils schaltet der NX-4200 sofort auf die 12-V-Gleichstromversorgung um, ohne Unterbrechung, mit Ausnahme von PoE-Geräten am ICSLan
- Dual NIC mit Stromversorgung – Ermöglicht zwei separate Netzwerkschnittstellen für unübertroffene Sicherheit und umfasst einen 4-Port-Switch mit PoE, mit dem Sie PoE-Geräte über ein sicheres, isoliertes Netzwerk mit Strom versorgen können. Der LAN-Port wird verwendet, um den Master mit einem externen Netzwerk zu verbinden, und die ICSLAN-Ports verbinden sich mit AMX oder AV-Geräten von Drittanbietern, die vom primären Netzwerk isoliert sind
- IPv6 – Unterstützt Internet Protocol Version 6 (IPv6), das Kommunikationsprotokoll, das ein Identifikations- und Lokalisierungssystem für Computer in Netzwerken bietet und den Datenverkehr über das Internet leitet
- IEEE 802.1X – Unterstützt IEEE-Standard für Port-basierte Netzwerkzugriffssteuerung mit der Möglichkeit, Netzwerkzugriff für Geräte zu gewähren oder zu verweigern, die sich an ein LAN anschließen möchten, basierend auf Anmeldeinformationen, die an das Gerät gebunden sind und nicht an einen Benutzer
- X.509-Zertifikatdienste – NX unterstützt vom Kunden bereitgestellte Zertifikate für den Zugriff auf geschützte Netzwerke
- Vollständige LDAP-Integration – Unterstützt mehrere benutzerdefinierte Anmeldegruppen für den Zugriff auf den Master und ermöglicht einem AMX-Programmierer, Netzwerkanmeldungen für den Zugriff auf bestimmte Bereiche des Touch-Panels erforderlich zu machen
- Hochleistungs-Architektur, flexible Programmierplattform (RPM, NetLinx und Java) – Einfach skalierbar für ein breites Spektrum an Anwendungen von heute und morgen
- Vollständig zeilenkompatibel (Rückwärts- und Querkompabilität) – Standardisierte Portnummern und neue Import-/Exporttools für die Konfiguration bedeuten weniger Codeänderungen
- TLS-/SSH-Client – Bietet NetLinx-Programmierern die Möglichkeit, sichere TLS- und SSH-Kommunikation mit einem Remote-Gerät oder -Server zu verwalten
- Kryptographische Unterstützung – In Übereinstimmung mit FIPS 140-2, einem U.S.-Regierungsstandard für Computersicherheit, der zum Akkreditieren kryptografischer Module zum Schutz sensibler oder wertvoller Daten verwendet wird
- Network Syslog – Unterstützt standardmäßiges Gerätelog auf einem Syslog-Server
- Verbesserte Diagnose an seriellen Anschlüssen und IR-Ports – Bietet Echtzeit-Fehlerrückmeldung, wenn serielle Anschlüsse und IR-Ports getrennt oder falsch verkabelt sind
- Datei-Import/Export von USB-Laufwerk – Sichern und Wiederherstellen von Konfigurationsdaten, Programmdateien und Firmware-Updates von einem Standard-USB-Stick
- Ultra-schneller 1600-MIPS-Prozessor
- 1 GB integrierter RAM
- 1 MB nichtflüchtiger Speicher
- 8 GB SDHC-FLASH-Speicher
- 1 RU
- 2 AXLink-Schnittstellen
- 1 10/100-LAN-Schnittstelle
- 4 10/100-ICSLan-Schnittstellen mit PoE
- 4 PoE-Schnittstellen
- 8 digitale E/A-Ports
- 2 RS232/422/485-Ports
- 6 Nur-RS232-Ports
- 8 IR-/Seriell-Ausgabeanschlüsse
- 8 Relais-Ports
Spezifikationen
| Dimensions (HWD) | 1 4/5” x 17” x 9 1/8” (45.15 mm x 431.80 mm x 231.64 mm) |
| Weight | 7.6 lb. (3.447 Kg) |
| Memory | Memory Card: 8 GB SD, NVRAM: 1 MB, DDRAM: 1 GB, Note: Supports external USB Solid State Drives |
| Power Consumption | Active Power Consumption: 8.4 W |
| AxLink Port | (2) 4-position 3.5mm Screw Terminal, provides data and power to external AxLink control devices |
| AxLink Indicator | (2) AxLink LED (green) indicates the state of the AxLink port |
| RS-232/422/485 Ports | (2) 10-position 3.5mm Screw Terminal, NetLinx Port 1 and 5, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud |
| RS-232 Port | (6) 5-position 3.5mm Screw Terminal, NetLinx Ports 2-4 and 6-8, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud |
| Serial Indicator | (8) sets of LEDs (red/yellow) indicate when serial Ports 1 - 8 are transmitting and receiving data |
| IR/Serial | (8) 2-position 3.5mm Screw Terminal, 8 IR Transmit / 1-way Serial ports, NetLinx Ports 11-18, Support high-frequency carriers up to 1.142 MHz, 8 IR/Serial data signals can be generated simultaneously |
| IR/Serial Indicators | (2) LEDs (red) indicate when each of the IR/Serial ports (11-18) are transmitting control data |
| I/O Channels | (8) One 10-position 3.5mm Screw Terminal, 8-channel binary I/O port for contact closure with each input being capable of voltage sensing, NetLinx Port 22, Channels 1-8 |
| I/O Indicator | (8) LEDs (yellow) indicate each of the I/O channels (1-8) are active |
| Relays | (8) Two 8-position 3.5 mm Screw Terminal, (8) single-pole, single-throw relays, NetLinx Port 21, Channels 1-8, Each relay can switch up to 24 VDC or 28 VAC @ 1 A, Each relay is independently controlled |
| Relay Indicators | (8) LEDs (red) indicate when each of the relay channels (1-8) are active (closed) |
| FG Numbers | FG2106-04 |
| JITC Status | Approved - 04/2023 |
