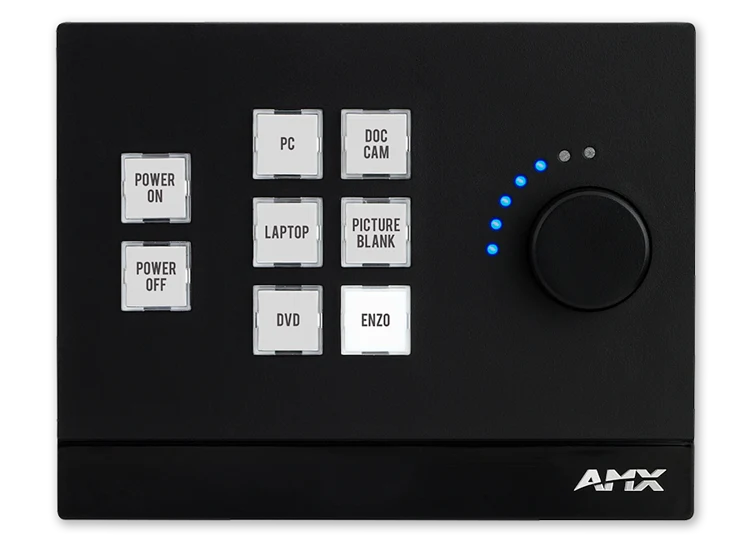

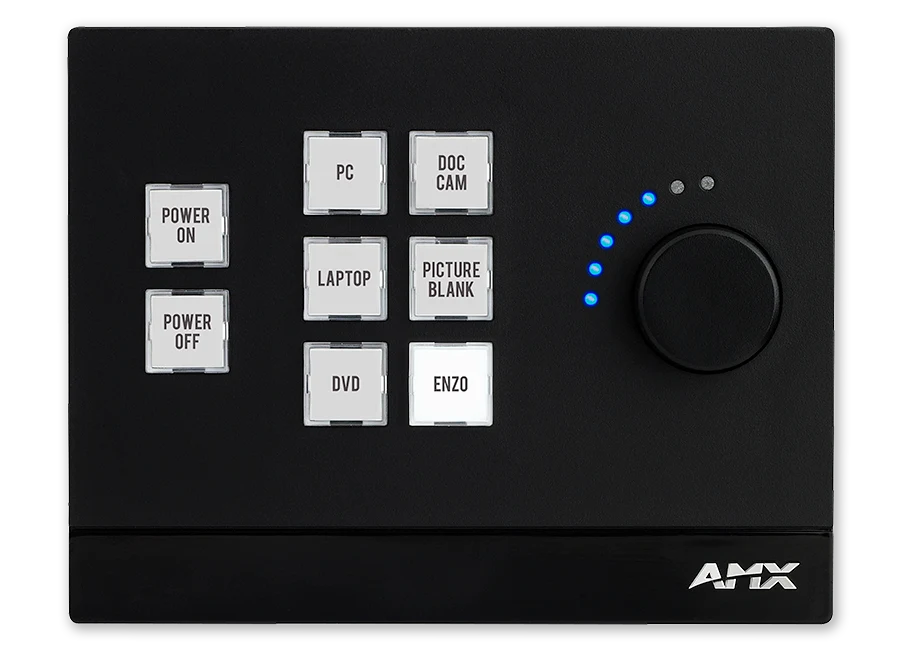

Le MCP-108 / ControlPad Massio™ 8 boutons avec molette combine le contrôle AMX et un clavier élégant dans une unité unique qui peut être montée dans une boîte d'encastrement standard 2 postes US, UK ou EU pour fournir un contrôle de salle dédié. Les ControlPads Massio offrent des performances élevées, une convivialité intuitive et un design moderne, et sont simples à configurer à l'aide du Rapid Project Maker d'AMX ou programmés personnalisés à l'aide du logiciel NetLinx Studio. Le MCP-108 partage sa technologie de contrôleur avec la série phare NX d'AMX, ce qui lui permet de fournir les dernières fonctionnalités de mise en réseau et de sécurité, ainsi qu'une puissance de traitement exceptionnelle.
Grandes images
plus de détails
- Le firmware NX Master Security est idéal pour les politiques d'entreprise, d'éducation et gouvernementales nécessitant une communication sécurisée sur un réseau informatique conforme aux normes de sécurité attendues par l'industrie informatique pour tout équipement fonctionnant en entreprise
- Les ControlPads Massio constituent une solution parfaite pour les espaces de collaboration et les petites salles de conférence, où la combinaison de contrôleur, d'interface utilisateur et de configuration avec RPM de Massio offre un moyen économique d'ajouter la commande AV aux petits espaces
- Les fonctionnalités de sécurité du MCP-108 et ses options de montage mural sécurisé le rendent idéal pour les salles de répartition d'enseignement supérieur et les petites salles de classe.
- La conception robuste du MCP-108 et son prix attractif le rendent également parfait pour les salles de classe K-12 (Enseignement primaire).
Téléchargements
Documents
| Taille | |
Data Sheet
mis à jour : avr. 2026
|
311 ko |
Manuals
| Taille | |
|
|
1,03 Mo |
|
|
mis à jour : sept. 2023
CAD Drawings
| Taille | |
Pictorial Drawing - MCP-108 8-Button Massio ControlPad with Knob (US, UK, EU) (DWG)
mis à jour : oct. 2020
|
391 ko |
|
Pictorial Drawing - MCP-108 8-Button Massio ControlPad with Knob (US, UK, EU) (DXF)
mis à jour : oct. 2020
|
1,07 Mo |
|
Pictorial Drawing - MCP-108 8-Button Massio ControlPad with Knob (US, UK, EU) (PDF)
mis à jour : oct. 2020
|
144 ko |
BIM Objects
| Taille | |
|
|
Firmware
| Taille | |
|
|
53,4 ko |
|
|
158 Mo |
Quick Start Guides
| Taille | |
|
|
398 ko |
A&E (Architectural & Engineering) Specifications
| Taille | |
|
|
63,5 ko |
Certifications
| Taille | |
|
|
174 ko |
|
|
255 ko |
|
|
197 ko |
Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.
Caractéristiques
- Support cryptographique – Conforme à la norme FIPS 140-2, un standard de sécurité informatique du gouvernement américain utilisé pour accréditer les modules cryptographiques destinés à protéger les données sensibles ou précieuses
- IPv6 – Supporte le protocole Internet version 6 (IPv6), le protocole de communication qui fournit un système d'identification et de localisation pour les ordinateurs sur les réseaux et achemine le trafic sur Internet
- IEEE 802.1X – Supporte la norme IEEE pour le contrôle d'accès au réseau basé sur les ports, avec la capacité d'accorder ou de refuser l'accès au réseau aux appareils souhaitant se connecter à un LAN en fonction des identifiants associés à l'appareil plutôt qu'à un utilisateur
- Services de certificats X.509 – NX supporte les certificats fournis par le client pour accéder aux réseaux protégés
- Client TLS / SSH – Permet aux programmeurs NetLinx de gérer les communications sécurisées TLS et SSH sur port avec un appareil ou un serveur distant
- Syslog réseau – Le contrôleur central génère un enregistrement d'audit des événements utilisant syslog, une norme pour l'enregistrement des messages
- Sécurité réseau sans équivalent – Avec IPv6 et 802.1X filaire pour un accès réseau protégé et un support de groupe de connexion LDAP défini par l'utilisateur, les ControlPads Massio offrent une sécurité inébranlable
- Clavier/contrôleur tout-en-un – Produit unique combinant une interface utilisateur élégante mais robuste avec un contrôleur embarqué
- Comprend la commande AMX – Intègre la technologie de commande phare de la série NX d'AMX, y compris les dernières fonctionnalités de mise en réseau et de sécurité ainsi qu'une puissance de traitement exceptionnelle
- Un seul outil pour programmer - RPM – Réduit radicalement le coût total de possession en diminuant le temps et le coût requis pour configurer ou programmer un système, passant de plusieurs jours à moins d'une heure
- Intégration simple avec RMS – En utilisant RPM, intégrez facilement RMS au MCP-108 pour fournir une plateforme de surveillance des performances en temps réel et de maintenance
- Design industriel élégant – Complément de la gamme de produits d'interface utilisateur AMX et paraît magnifique dans n'importe quelle pièce
- Grands boutons / texte plus grand et plus descriptif – Tous les boutons sont faciles à lire avec des étiquettes fournies de grande taille, ou créez facilement les vôtres pour une solution personnalisée
- Surveillance de l'affichage – Utilisez le ControlPad avec RMS pour surveiller l'état d'alimentation, l'état de l'entrée, les heures de lampe et les heures de filtre
- Commande basée sur le web – Connectez-vous à distance aux ControlPads et exécutez des appuis de boutons
- Minuteur d'inactivité – Éteignez les équipements en cas d'inactivité (délais d'expiration) pour économiser l'énergie
- Ports de commande intégrés – Ports série et IR disponibles pour communiquer et contrôler les équipements de présentation courants
- Boutons rétroéclairés – Peuvent clignoter ou s'allumer/s'éteindre lors de la pression
- Exécuter plusieurs fonctions à la fois – Les macros peuvent être écrites pour déclencher plusieurs fonctions via un seul appui de bouton
- Fonctionne avec les fichiers IR AMX – Exploitez des milliers de fichiers IR AMX préexistants sur AMX.com
- Boîtiers standard – Options de montage de boîte arrière standard pour les États-Unis, le Royaume-Uni et l'UE
- Connexion directe native à RMS – Aucun proxy requis
Caractéristiques techniques
| Dimensions (HWD) | 4 11/16" x 6" x 1" (119 mm x 152.5 mm x 26 mm) |
| Weight | Approximately .41 lbs (.19 kg) |
| Mounting | Mount onto standard 2 gang US, UK, or EU back boxes |
| Power Consumption | Typical: 5 Watts, Voltage, DC (Typical): PoE (37V-57V), Voltage DC Range: 37 V-57 V per 802.3af spec, Power Connector: (1) RJ-45 Ethernet |
| Memory | Flash: 4 GB, Memory Card: 4 GB SD, DDRAM: 256 MB |
| RS-232 Port | (2), 3-position 3.5mm Screw Terminal; 300 - 115,200 baud |
| IR/Serial | (2), 2-position 3.5mm Screw Terminal; IR Transmit / 1-way Serial ports, Support high-frequency carriers up to 1.142 MHz |
| I/O Channels | (2) 4-position 3.5 mm Screw Terminal, 2-channel binary I/O port for contact closure with each input being capable of voltage sensing |
| Relay Connection | (1) 4-position 3.5mm Screw Terminal, (2) single-pole, single-throw relays, Each relay can switch up to 24 VDC or 28 VAC @ 1 A, Each relay is independently controlled |
| Program Port | (1) USB Mini-B, USB |
| ID Pushbutton | Reset factory settings, reset factory image, toggle between DHCP or static IP addressing mode |
| FG Numbers | FG2102-08-BL (Black) |
| JITC Status | Approved - 04/2023 |
