MXD-1001
Arrêté

Panneau tactile mural Modero X® série G5 10,1"

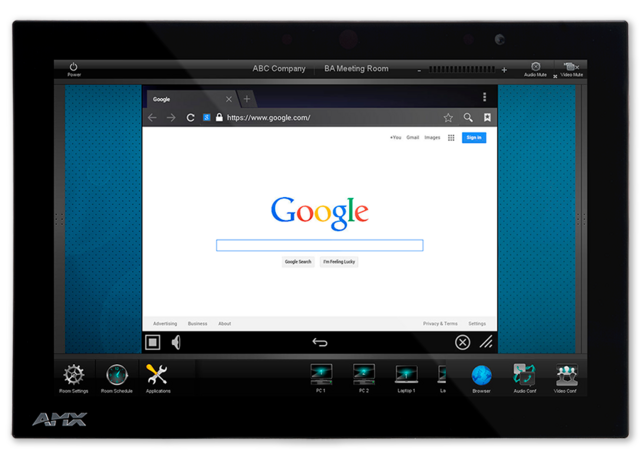

MXD-1001-L_Front
Grandes images

Produits de substitution

  • MXA-FMK-10

    MXA-FMK-10

    Flush Mount Kit for 10" Modero X® Series Wall Mount Touch Panels
  • MXA-RMK-10

    MXA-RMK-10

    Rack Mount Kit for 10" Modero X Series Landscape Touch Panel
  • MXA-MPL

    MXA-MPL

    Modero X® et série Modero S Multi Preview Live
  • PS-POE-AF-TC

    PS-POE-AF-TC

    Injecteur PoE, conforme 802.3AF
  • CB-MXP10

    CB-MXP10

    Rough-In Box and Cover Plate for the 10" Wall Mount Modero X® Series Touch Panels
  • CB-MXP10-F

    CB-MXP10-F

    Flush Mount Rough-In Box and Cover Plate, for use with MXA-FMK-10 Flush Mount Kit for 10.1" Modero X® Series Wall Mount Touch Panels
  • MXA-CLK

    MXA-CLK

    Kit de nettoyage d'écran Modero X® et Modero S Series
  • MXA-USB-C

    MXA-USB-C

    Capots de Port USB pour Panneaux Tactiles Série Modero X® et Modero S

Le panneau tactile mural Modero X® Series G5 MXD-1001 / 10,1" est une interface utilisateur haut de gamme qui intègre le moteur graphique G5 et offre des performances supérieures. Conçu pour le contrôle de salle dédié ou la planification, ce panneau tactile au style élégant fournit des animations et des transitions fluides et rapides, associés à un processeur quad-core qui offre plus que suffisamment de puissance de traitement pour exécuter les applications les plus exigeantes d'aujourd'hui et de demain. Le MXD-1001 comprend également un navigateur web intégré et des lecteurs de documents, permettant aux utilisateurs d'accéder aux informations en temps réel pendant les réunions ou les présentations.

Le MXD-1001 est conçu pour l'utilisabilité, offrant un verre tactile capacitif bord à bord avec des capacités multi-touch. L'apparence distinctive complètera même les salles de réunion et les maisons les plus sophistiquées, avec une variété d'options de montage pour une sécurité et une commodité accrues.

plus de détails

  • The MXD-1001 is ideal for boardrooms, conference rooms or auditoriums where a premium control surface is needed to provide access to multiple functions simultaneously while remaining elegantly unobtrusive.
  • In Higher Education, the MXD-1001 is ideal for lecture halls, auditoriums, performing arts theaters and boardrooms that require extensive control capabilities.
  • In residences, it is perfect for kitchens, bedrooms or home offices where it can be used to manage systems throughout the home.
  • The MXD-1001 can be used as a scheduling panel for high-end meeting rooms and auditoriums.
  • All Modero X Series Wall Mount panels are ideal for reception areas or other gathering places where master calendars can be displayed along with streamed information from the web like weather and stock quotes.

Téléchargements

Documents
  Taille Téléchargé
file type icon Comparison Chart
mis à jour : avr. 2026
173 ko avr. 2026
CAD Drawings
  Taille Téléchargé
file type icon Pictorial Drawing - MXD-1000-P, 10.1" Modero X Series Portrait Wall Mount Touch Panel (PDF)
mis à jour : oct. 2020
207 ko oct. 2020
file type icon Pictorial Drawing - MXD-1000-P, 10.1" Modero X Series Portrait Wall Mount Touch Panel (DXF)
mis à jour : oct. 2020
5,99 Mo oct. 2020
file type icon Pictorial Drawing - MXD-1000-P, 10.1" Modero X Series Portrait Wall Mount Touch Panel (DWG)
mis à jour : oct. 2020
1,63 Mo oct. 2020
file type icon Pictorial Drawing - MXD-1000-L, 10.1" Modero X Series Landscape Wall Mount Touch Panel (PDF)
mis à jour : oct. 2020
206 ko oct. 2020
file type icon Pictorial Drawing - MXD-1000-L, 10.1" Modero X Series Landscape Wall Mount Touch Panel (DXF)
mis à jour : oct. 2020
17,7 Mo oct. 2020
file type icon Pictorial Drawing - MXD-1000-L, 10.1" Modero X Series Landscape Wall Mount Touch Panel (DWG)
mis à jour : oct. 2020
4,76 Mo oct. 2020
BIM Objects
  Taille Téléchargé
file type icon MXD-1001 - BIM Object
mis à jour : août 2019
août 2019
Software
  Version Taille Téléchargé
download icon for TPDesign5 TPDesign5
version 1.5.111, publié : oct. 2018
1.5.111   46,1 Mo oct. 2018
download icon for G5 Support Files G5 Support Files
version 1.5.69, publié : juin 2023
1.5.69   2,47 Mo juin 2023
Firmware
  Version Taille Téléchargé
download icon for Modero G5 (MD & MT) Touch Panel Firmware Modero G5 (MD & MT) Touch Panel Firmware
version 1.8.55, publié : oct. 2022
1.8.55   276 Mo oct. 2022
Data Sheets
  Taille Téléchargé
file type icon Data Sheet - MXD-1001
mis à jour : oct. 2020
666 ko oct. 2020
Quick Start Guides
  Taille Téléchargé
file type icon Quick Start Guide - MXD-1001 Modero X Series G5 Wall/Flush Mount Touch Panel
mis à jour : oct. 2020
362 ko oct. 2020
A&E (Architectural & Engineering) Specifications
  Taille Téléchargé
file type icon A&E Spec - Modero X Series G5 10.1" Wall/Tabletop Touch Panels
mis à jour : juin 2018
104 ko juin 2018
Whitepapers
  Taille Téléchargé
file type icon Digital Media Capabilities of the Modero X Series Touch Panels
mis à jour : avr. 2018
1,22 Mo avr. 2018
Safety Sheets
  Taille Téléchargé
file type icon Safety Instructions - Modero X Series G5 Touch Panels
mis à jour : oct. 2020
102 ko oct. 2020
Touch Panel Files
  Taille Téléchargé
file type icon MXD-1001 RMS Scheduling Touch Panel File (1280x800)
mis à jour : juil. 2018
2,73 Mo juil. 2018
file type icon MXD-1001 RMS Scheduling Touch Panel File (800x1280)
mis à jour : juil. 2018
2,99 Mo juil. 2018
file type icon G5 Basic Drag and Drop Demo Touch Panel File (1280x800)
mis à jour : juil. 2018
2,36 Mo juil. 2018
file type icon G5 Advanced Drag and Drop Demo Touch Panel File (1280x800)
mis à jour : juil. 2018
2,55 Mo juil. 2018
file type icon G5 Supplemental Drag and Drop Demo Touch Panel File - Source Control (1280x800)
mis à jour : juil. 2018
5,31 Mo juil. 2018
file type icon G5 Supplemental Drag and Drop Demo Touch Panel File - TV Favorites (1280x800)
mis à jour : juil. 2018
6,77 Mo juil. 2018
file type icon G5 Listview Button/Dynamic Data Demos Touch Panel File
mis à jour : juil. 2018
66,2 Mo juil. 2018
file type icon MXT/D-1001 G5 Portrait Demo Touch Panel File (800x1280)
mis à jour : juil. 2018
2,86 Mo juil. 2018

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Caractéristiques

  • G5 Graphics Engine and Quad Core Processing – The most powerful processing in the industry delivers smooth gesturing, swiping, dynamic reordering, enhanced animation with transitions all at higher speeds for an experience any user will enjoy
  • Simplified Enterprise Touch Panel and Firmware Updates – Deploy and update touch panel files and firmware files from a network URL for simplified company-wide updates
  • Built-in Web Browser, Document Viewers and Enzo Sharing – Conveniently simplifies accessing and presenting real-time content and documents during meetings. Simply preview files accessed via the native web browser, USB, or cloud storage apps before sending content directly to Enzo. An upcoming firmware release will allow apps to be updated or disabled using the onboard G5 App Update Manager.
  • Adjustable Security Modes – With the ability to select from high security or custom modes, administrators can customize the panel’s security levels for access, networking and communication.
  • Perfect From Any Angle – Includes In-Plane Switching (IPS), which delivers the widest viewing angles and the most accurate color reproduction on the market
  • Enhanced User Experience – The Modero X Series features intuitive UI functionality including: gesturing, swiping, dynamic reordering and enhanced animation capabilities
  • Generous Mounting Options – In addition to wall mount, you can mount the 10.1" Modero X Series Landscape Wall/Flush Mount Touch Panel directly to an equipment rack using the optional MXA-RMK-10 Modero X Series Rack Mount Kit (FG5969-62)
  • View and Select Dynamic Data with Listview Buttons – Display a listing of entries generated by a dynamic data source (e.g. phonebook contacts, call logs, RSS feed or other real time data sources) enabling the user to scroll or search to make a selection. Demos are available in the UI Resource Center

*Product Update Notice: Near Field Communication™ (NFC) and High Frequency RFID (HF RFID) will no longer be included product features for all AMX Modero X® Series Touch Panels, shipping on or after October 1, 2017.

Caractéristiques techniques

Display Size (WH) Landscape: 9.9" x 6.7" (252 mm x 170 mm), 12.0" (304 mm) diagonal, Portrait: 6.7" x 9.9" (170 mm x 252 mm), 12.0" (304 mm) diagonal
Viewable Area (WH) Landscape: 8.5" x 5.3" (217mm x 136mm), 10.1" (257mm) diagonal, Portrait: 5.3" x 8.5" (136 mm x 217 mm), 10.1" (257mm) diagonal
Resolution Landscape: 1280x800, Portrait: 800x1280
Viewing Angle Vertical: ± 89°, Horizontal: ± 89°
Aspect Ratio Landscape: 16:9, Portrait: 9:16
Touch Overlay Projected capacitive, multi-touch support, 3 simultaneous max
Graphics Engine AMX G5
Front Panel Components Light Sensor, Proximity Detector, Camera, LED Indicators, Sleep button. See Data Sheet for details.
Power Consumption Full-on: 12.95 W maximum
Temperature Range Operating: 32° F to 104° F (0° C to 40° C)
Networking Support for static/dynamic IPv4 and static IPv6
FG Numbers

FG5968-49 (Landscape)
FG5968-48 (Portrait)
HARMAN Professional Solutions:
fFind_dealer
hHave_question
cAssistance aux consultants

NOTE: The most current and complete specifications for this product are found in the data sheet. Specifications are subject to change.
