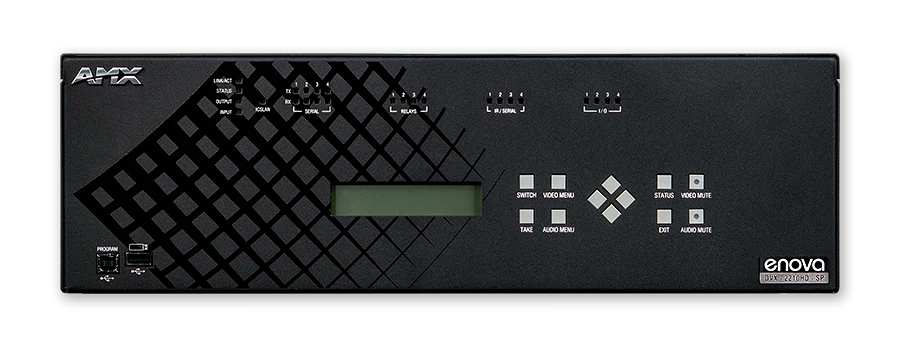

AMX DVX-2210HD

รูปภาพขนาดใหญ่

เครื่องสลับการนำเสนอแบบ All-In-One Enova^® DVX-2210HD 4x2 เป็นอุปกรณ์ควบคุมเสียง วิดีโอ และระบบแบบรวม ที่แทนที่ความต้องการของส่วนประกอบแต่ละชิ้นจำนวนมาก และช่วยขจัดความท้าทายในการบูรณาการและความน่าเชื่อถือที่มาพร้อมกับ เครื่องสลับการนำเสนอขนาดกะทัดรัด 3U นี้บูรณาการฟังก์ชันการทำงานที่หลากหลาย เช่น สเกลเลอร์ตัวแปลงสัญญาณแอนะล็อกเป็นดิจิทัล ตัวส่งสัญญาณ twisted pair และแอมพลิฟายเออร์พร้อมประมวลผลเสียงระดับมืออาชีพในกล่องเดียว ด้วยฟีเจอร์เฉพาะของ AMX DVX-2210HD จึงเป็นโซลูชันที่ติดตั้งง่าย ยืดหยุ่น และเหมาะสำหรับห้องประชุมขนาดเล็กและห้องเรียน

DVX-2210HD มาพร้อมเทคโนโลยี NetLinx Integrated Controller รุ่นใหม่ คือซีรีส์ NX ตัวควบคุมใหม่นี้ให้แพลตฟอร์มที่ปรับขนาดได้สำหรับอนาคตโดยรวมประสิทธิภาพสูง ความเข้ากันได้แบบย้อนหลัง และฟีเจอร์ความปลอดภัยเครือข่ายที่ครอบคลุม

DVX-2210HD มีรายการฟีเจอร์ที่ยาวนานเพื่อให้แน่ใจว่าได้คุณภาพเสียงและวิดีโอที่ดีที่สุดจากแหล่งที่มาเกือบทุกแห่ง DSP เสียงระดับมืออาชีพล้ำสมัยให้ส่งเสียงที่มีคุณภาพไปทั่วห้อง อินพุตวิดีโอแบบหลายรูปแบบของ 2210HD รองรับสัญญาณแอนะล็อกและดิจิทัล รวมถึง HDMI ที่มี HDCP - ทั้งหมดในตัวเชื่อมต่อเดียวกัน SmartScale^® Technology ในตัวจะส่งออกวิดีโอที่ปรับขนาดให้สมบูรณ์แบบสำหรับแต่ละจอแสดงผลที่เชื่อมต่อ ช่วยขจัดความท้าทายในการบูรณาการที่อาจเกิดขึ้นเมื่อแหล่งที่มาและจอแสดงผลมีความละเอียดที่เหมาะสมที่แตกต่างกัน - ทำให้ 2210HD ระบุได้ง่าย ติดตั้งง่าย และใช้งานง่าย

สถาปัตยกรรม All-In-One ของ Enova DVX ยังมอบต้นทุนการเป็นเจ้าของทั้งหมดต่ำที่สุดในอุตสาหกรรม ต้องขอบคุณความง่ายในการสนับสนุน การบำรุงรักษา และการกำหนดค่า รวมถึงต้นทุนฮาร์ดแวร์และสายเคเบิลที่ลดลง

รายละเอียดเพิ่มเติม

The DVX-2210HD is ideal for dramatically simplifying AV control and distribution in small conference rooms and classrooms - especially those on a tight budget.
The flexible DVX-2210HD is perfect for any small collaboration space with a mix of analog and digital sources.
The DVX-2210HD is perfect for any room or facility with space constraints, especially those that lack space in equipment racks.

การดาวน์โหลด

เอกสาร

	ขนาด	อัปโหลดแล้ว
Data Sheet อัปเดต: เม.ย. 2026	387 กิโลไบต์	เม.ย. 2026
Comparison Chart อัปเดต: เม.ย. 2026	1.6 เมกะไบต์	เม.ย. 2026

Manuals

	ขนาด	อัปโหลดแล้ว
Instruction Manual - Enova DVX-325xHD/22xxHD All-in-One Presentation Switchers อัปเดต: ต.ค. 2020	2.88 เมกะไบต์	ต.ค. 2020

CAD Drawings

	ขนาด	อัปโหลดแล้ว
Pictorial Drawing - DVX-2210HD-T All-In-One Presentation Switchers with NX Control (DWG) 1 of 2 อัปเดต: ต.ค. 2020	1.36 เมกะไบต์	ต.ค. 2020
Pictorial Drawing - DVX-2210HD-T All-In-One Presentation Switchers with NX Control (DWG) 2 of 2 อัปเดต: ต.ค. 2020	805 กิโลไบต์	ต.ค. 2020
Pictorial Drawing - DVX-2210HD-T All-In-One Presentation Switchers with NX Control (DXF) 2 of 2 อัปเดต: ต.ค. 2020	1.27 เมกะไบต์	ต.ค. 2020
Pictorial Drawing - DVX-2210HD-T All-In-One Presentation Switchers with NX Control (DXF) 1 of 2 อัปเดต: ต.ค. 2020	2.29 เมกะไบต์	ต.ค. 2020
Pictorial Drawing - DVX-2210HD-SP All-In-One Presentation Switchers with NX Control (DXF) 2 of 2 อัปเดต: ต.ค. 2020	1.46 เมกะไบต์	ต.ค. 2020
Pictorial Drawing - DVX-2210HD-SP All-In-One Presentation Switchers with NX Control (DXF) 1 of 2 อัปเดต: ต.ค. 2020	2.63 เมกะไบต์	ต.ค. 2020
Pictorial Drawing - DVX-2210HD-SP All-In-One Presentation Switchers with NX Control (PDF) อัปเดต: ต.ค. 2020	1.51 เมกะไบต์	ต.ค. 2020
Pictorial Drawing - DVX-2210HD-SP All-In-One Presentation Switchers with NX Control (DWG) 1 of 2 อัปเดต: ต.ค. 2020	1.25 เมกะไบต์	ต.ค. 2020
Pictorial Drawing - DVX-2210HD-SP All-In-One Presentation Switchers with NX Control (DWG) 2 of 2 อัปเดต: ต.ค. 2020	732 กิโลไบต์	ต.ค. 2020
Pictorial Drawing - DVX-2210HD-T All-In-One Presentation Switchers with NX Control (PDF) อัปเดต: ต.ค. 2020	1.5 เมกะไบต์	ต.ค. 2020

Firmware

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
DVX-325x/225x Switcher Firmware เวอร์ชัน 1.7.81, เผยแพร่: ก.ค. 2018	1.7.81	1.67 เมกะไบต์	ก.ค. 2018
NX Series (X200) DVX Controller Firmware (HTML5 Web Configuration) เวอร์ชัน 1.6.193, เผยแพร่: ก.ค. 2021	1.6.193
NX Series (X200) NX/DVX/DGX Device Firmware เวอร์ชัน 1.1.50, เผยแพร่: เม.ย. 2024	1.1.50	54 กิโลไบต์	เม.ย. 2024

Certifications

	ขนาด	อัปโหลดแล้ว
Enova DVX-2210HD/2250HD/2255HD/3250HD/3255HD/3256HD IECEE CB Test Certificate อัปเดต: เม.ย. 2018	116 กิโลไบต์	เม.ย. 2018
Enova DVX-2210HD/2250HD/2255HD/3250HD/3255HD/3256HD CE Declaration of Conformity อัปเดต: เม.ย. 2018	58.4 กิโลไบต์	เม.ย. 2018
Enova DVX-2210HD/2250HD/2255HD/3250HD/3255HD/3256HD UL Certificate of Compliance อัปเดต: เม.ย. 2018	79 กิโลไบต์	เม.ย. 2018

A&E (Architectural & Engineering) Specifications

	ขนาด	อัปโหลดแล้ว
A&E Spec - DVX-2210HD All-In-One Presentation Switcher อัปเดต: มิ.ย. 2018	99.5 กิโลไบต์	มิ.ย. 2018

Information documents

	ขนาด	อัปโหลดแล้ว
Benefits And Applications of Websockets อัปเดต: ต.ค. 2020	223 กิโลไบต์	ต.ค. 2020

Product Guides

	ขนาด	อัปโหลดแล้ว
DXLink Compatibility Tool อัปเดต: เม.ย. 2021		เม.ย. 2021

Programming Guides

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
Zoom Room Controls - JSON Configuration Example เวอร์ชัน 0.1.1, อัปเดต: ต.ค. 2021	0.1.1	626 กิโลไบต์	ต.ค. 2021
WebConsole & Programming Guide - NX-Series Controllers, Enova DGX, Enova DVX, Massio อัปเดต: ต.ค. 2020		3.21 เมกะไบต์	ต.ค. 2020

Quick Start Guides

	ขนาด	อัปโหลดแล้ว
Quick Start Guide - Enova DVX-2210HD 4x2 All-In-One Presentation Switcher อัปเดต: ต.ค. 2020	311 กิโลไบต์	ต.ค. 2020

Safety Sheets

	ขนาด	อัปโหลดแล้ว
Safety Instructions - Enova DVX All-In-One Presentation Switchers อัปเดต: ต.ค. 2020	90.6 กิโลไบต์	ต.ค. 2020

Quick Reference Guides

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
Language Reference Guide - NetLinx Programming Language เวอร์ชัน B, อัปเดต: ต.ค. 2024	B	2.91 เมกะไบต์	ต.ค. 2024

หากลิงก์ใดด้านบนแสดงตัวอักษรแปลกๆ ในเบราว์เซอร์ของคุณ โปรดคลิกขวาที่ไฟล์เพื่อบันทึกไว้ในคอมพิวเตอร์ของคุณ

คุณสมบัติ

All-In-One Device – Controller, matrix switcher, scaler, analog to digital converter, amplifier, plus twisted pair distribution and professional-grade audio DSP – all in a space-saving 3U chassis
Simplicity & Reliability – Replaces the need for numerous individual components and equipment, ensuring high reliability and saving on configuring and programming costs
Low Total Cost of Ownership – With a consistent platform across a variety of sizes, it is easy to standardize on the DVX and reduce costs for hardware, training, support, troubleshooting and sparing
Unrivaled Network Security – With Dual NIC to isolate AMX or third-party AV equipment from the primary network, IPv6 and wired 802.1X for protected network access, and user-defined LDAP login group support, the Enova DVX provides rock-solid security
Optimal Video Image Quality Every Time – Exclusive SmartScale Technology automatically scales the image to the best resolution and video parameters for each display—even for displays of different information—without manual setup, eliminating the need for costly external scalers
Crystal Clear Audio – Includes an integrated digital signal processor with advanced capabilities like independent 10-band parametric EQ, independent input gain adjustments and variable compression, allow precision tuning to match unique source and room attributes
Audio Breakaway – Stereo audio from any analog input or de-embedded from any HDMI input can be broken away from its associated video, processed through the DSP, and switched independently to any analog, HDMI or S/PDIF audio output
Audio Matrix Switching – Three independently switched and processed audio paths provide four unique volume, EQ, ducking and mixing configurations for perfectly tuned room audio as well as integration with audio/video conferencing, induction loop systems, voice re-enforcement speakers and audio recording devices
Enhanced Microphone Processing – Independent 3-band parametric EQ, compression, gating, auto-ducking, and limiting on each microphone input ensures crystal clear communication
Matrix Switching – Freely route any input to any or all outputs without blocking - 4x2 video switcher and 6x3 audio switcher with audio breakaway
AV and Control Over Twisted Pair – Send audio, video, bi-directional control and Ethernet up to 100m over one standard twisted pair cable
HDMI/HDCP Switching with Simplicity of Analog – End-to-end distribution of HDMI/HDCP without interruption or key constraints using exclusive InstaGate Pro^® Technology
Multi-Format Ports – Built for analog signals - RGBHV, Component, S-Video, and Composite, and digital HDMI/HDCP and DVI signals - all on the same connector
Enhanced Diagnostics On Serial & IR Ports – Provides real time error feedback when Serial and IR ports are disconnected or improperly wired
3D Support – Pass through latest video formats including 3D and Deep Color
DXLink™ Twisted Pair Outputs – Send audio, video, bi-directional control and Ethernet to DXLink HDMI Receivers up to 100m away over one twisted pair cable - for more details and helpful cabling information, reference the white paper titled Cabling for Success with DXLink, or contact your AMX representative
Saves Energy – Includes features that dramatically reduce energy utilization. Use the interactive DVX Energy Savings Calculator to estimate savings for your particular configuration
HTML5 Web Configuration – Eliminates the need for proprietary configuration software

ข้อมูลจำเพาะ

Video Inputs	(2) Multi-Format DVI-I, (2) HDMI. See Data Sheet for Details
Video Outputs	(2) HDMI; supports HDMI/HDCP, (1) DXLink; mirrors associated HDMI outputs; supports digital video, audio, Ethernet, and bi-directional control
Video Resolution Support	Supports resolutions up to 1920 x 1200 @ 60 Hz. See Operations Reference Guide for details for each signal type.
Audio Inputs	(2) female 1/8" stereo mini-phono jacks, (2) 3.5 mm 5-position captive-wire terminals, (2) 3.5 mm 3-pin captive-wire MIC connectors, (2) HDMI connections, (2) DXLink connections. See Data Sheet for details
Audio Outputs - SP	(1) Amplified audio output; 4-position captive wire connector, (2) Line level audio outputs, (1) S/PDIF output, (2) HDMI outputs, (1) DXLink output. See Data Sheet for details
Audio Outputs - T	(1) Amplified audio output; 2-position captive wire connectors, (2) Line level audio outputs, (1) S/PDIF output, (2) HDMI outputs, (1) DXLink output. See Data Sheet for details
AxLink Port	(1) 4-position 3.5mm Screw Terminal, provides data and power to external AxLink control devices
RS-232/422/485 Ports	(1) 10-position 3.5mm Screw Terminal, NetLinx Port 1, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud
RS-232 Port	(3) 5-position 3.5mm Screw Terminal, NetLinx Ports 2-4, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud
IR/Serial	(4) 2-position 3.5mm Screw Terminal, 4 IR Transmit / 1-way Serial ports, NetLinx Ports 11-14. See Data Sheet for details
I/O Channels	(4) 6-position 3.5mm Screw Terminal, 4-channel binary I/O port for contact closure with each input being capable of voltage sensing, NetLinx Port 22, Channels 1-4
Relays	(4) Two 8-position 3.5 mm Screw Terminal, (8) single-pole, single-throw relays, NetLinx Port 21, Channels 1-4. See Data Sheet for details
Dimensions (HWD)	5 3/16" x 17" x 14" (13.2 cm x 43.2 cm x 35.6 cm)
FG Numbers	FG1906-07 (2x25W, 8-Ohms) FG1906-09 (75W, 70/100V) (Discontinued)
