AMX DVX-2250HD

รูปภาพขนาดใหญ่

ผลิตภัณฑ์ทดแทน

DVX-2265-4K

6x2+1 4K60 4:4:4 All-In-One Presentation Switcher (4 HDMI Inputs, 2 DXLink-4K60 Inputs)

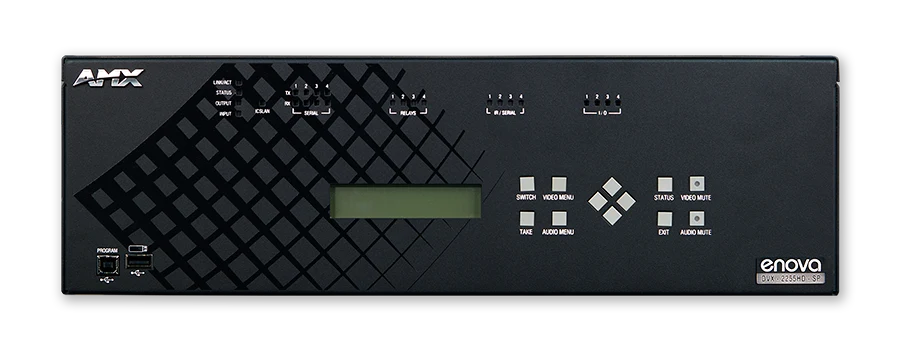

Enova^® DVX-2250HD 6x3 All-In-One Presentation Switcher เป็นอุปกรณ์แบบรวมศูนย์สำหรับเสียง วิดีโอ และการควบคุม ที่แทนที่ความจำเป็นในการใช้คอมโพเนนต์ต่างๆ มากมายและขจัดความท้าทายในการบูรณาการและความน่าเชื่อถือที่มาพร้อมกัน Presentation Switcher ขนาดกระทัดรัด 3U บูรณาการฟังก์ชันที่หลากหลาย เช่น scaler ตัวแปลงสัญญาณ analog เป็น digital twisted pair transmitter และแอมพลิฟายเออร์พร้อมการประมวลผลเสียงระดับมืออาชีพในกล่องเดียว ด้วยฟีเจอร์เฉพาะของ AMX DVX-2250HD เป็นโซลูชันที่ติดตั้งง่าย ยืดหยุ่น และเหมาะสำหรับห้องประชุมขนาดเล็กและห้องเรียน

DVX-2250HD รวมเทคโนโลยี NetLinx Integrated Controller รุ่นต่อไป NX-Series ตัวควบคุมใหม่นี้มอบแพลตฟอร์มที่ปรับขนาดได้สำหรับอนาคต โดยรวมประสิทธิภาพสูง ความเข้ากันได้แบบย้อนหลัง และฟีเจอร์ความปลอดภัยเครือข่ายที่ครอบคลุม

DVX-2250HD รวมฟีเจอร์มากมายเพื่อให้มั่นใจในคุณภาพเสียงและวิดีโอที่เหมาะสมที่สุดจากเกือบทุกแหล่ง DSP เสียงระดับมืออาชีพที่ทันสมัยมอบคุณภาพเสียงตลอดทั้งห้อง อินพุตวิดีโอแบบหลายรูปแบบของ DVX-2250HD รองรับสัญญาณ analog และ digital รวมถึง HDMI พร้อม HDCP sources - ทั้งหมดในตัวเชื่อมต่อเดียวกัน SmartScale^® Technology ในตัวส่งออกวิดีโอที่ปรับขนาดอย่างสมบูรณ์สำหรับแต่ละจอแสดงผลที่เชื่อมต่อ ขจัดความท้าทายในการบูรณาการที่อาจเกิดขึ้นเมื่อแหล่งและจอแสดงผลมีความละเอียดที่เหมาะสมที่แตกต่างกัน ทำให้ DVX-2250HD ง่ายต่อการระบุ ง่ายต่อการติดตั้ง และง่ายต่อการใช้งาน

สถาปัตยกรรม all-in-one ของ Enova DVX ยังช่วยลดต้นทุนการครอบครองทั้งหมดต่ำสุดในอุตสาหกรรม ด้วยความง่ายในการสนับสนุน การบำรุงรักษา และการกำหนดค่า รวมถึงการลดต้นทุนฮาร์ดแวร์และการจัดเส้นสาย

รายละเอียดเพิ่มเติม

DVX-2250HD เป็นอุปกรณ์ที่เหมาะสำหรับการลดความซับซ้อนของการควบคุมและกระจายสัญญาณ AV อย่างมีนัยสำคัญในห้องประชุม ห้องบอร์ด และห้องเรียนขนาดเล็ก ขนาดกลาง และขนาดใหญ่
DVX-2250HD ที่มีความยืดหยุ่นเป็นตัวเลือกที่เหมาะสมสำหรับพื้นที่ร่วมมติใดๆ ที่มีความซับซ้อนพร้อมแหล่งสัญญาณแบบอนาล็อกและดิจิทัลปนกัน หลายจอแสดงผล หรือห้องที่ต้องการสนับสนุนการประชุมทางวิดีโอ
DVX-2250HD เป็นตัวเลือกที่เหมาะสมสำหรับห้องหรือสถานที่ใดๆ ที่มีข้อจำกัดในเรื่องพื้นที่ โดยเฉพาะอย่างยิ่งสถานที่ที่ขาดพื้นที่ในชั้นวางอุปกรณ์

การดาวน์โหลด

เอกสาร

	ขนาด	อัปโหลดแล้ว
Data Sheet อัปเดต: เม.ย. 2026	388 กิโลไบต์	เม.ย. 2026
Comparison Chart อัปเดต: เม.ย. 2026	1.6 เมกะไบต์	เม.ย. 2026

Manuals

	ขนาด	อัปโหลดแล้ว
Instruction Manual - Enova DVX-325xHD/22xxHD All-in-One Presentation Switchers อัปเดต: ต.ค. 2020	2.88 เมกะไบต์	ต.ค. 2020

CAD Drawings

	ขนาด	อัปโหลดแล้ว
Pictorial Drawing - DVX-2250HD-T All-In-One Presentation Switchers with NX Control (DWG) 1 of 2 อัปเดต: เม.ย. 2018	9.49 เมกะไบต์	เม.ย. 2018
Pictorial Drawing - DVX-2250HD-T All-In-One Presentation Switchers with NX Control (DWG) 2 of 2 อัปเดต: เม.ย. 2018	792 กิโลไบต์	เม.ย. 2018
Pictorial Drawing - DVX-2250HD-T All-In-One Presentation Switchers with NX Control (DXF) 2 of 2 อัปเดต: เม.ย. 2018	1.6 เมกะไบต์	เม.ย. 2018
Pictorial Drawing - DVX-2250HD-T All-In-One Presentation Switchers with NX Control (DXF) 1 of 2 อัปเดต: เม.ย. 2018	19.1 เมกะไบต์	เม.ย. 2018
Pictorial Drawing - DVX-2250HD-SP All-In-One Presentation Switchers with NX Control (PDF) อัปเดต: เม.ย. 2018	1.56 เมกะไบต์	เม.ย. 2018
Pictorial Drawing - DVX-2250HD-SP All-In-One Presentation Switchers with NX Control (DXF) 1 of 2 อัปเดต: เม.ย. 2018	18.5 เมกะไบต์	เม.ย. 2018
Pictorial Drawing - DVX-2250HD-SP All-In-One Presentation Switchers with NX Control (DXF) 2 of 2 อัปเดต: เม.ย. 2018	1.4 เมกะไบต์	เม.ย. 2018
Pictorial Drawing - DVX-2250HD-SP All-In-One Presentation Switchers with NX Control (DWG) 1 of 2 อัปเดต: เม.ย. 2018	9.66 เมกะไบต์	เม.ย. 2018
Pictorial Drawing - DVX-2250HD-SP All-In-One Presentation Switchers with NX Control (DWG) 2 of 2 อัปเดต: เม.ย. 2018	885 กิโลไบต์	เม.ย. 2018
Pictorial Drawing - DVX-2250HD-T All-In-One Presentation Switchers with NX Control (PDF) อัปเดต: เม.ย. 2018	1.53 เมกะไบต์	เม.ย. 2018

Firmware

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
DVX-325x/225x Switcher Firmware เวอร์ชัน 1.7.81, เผยแพร่: ก.ค. 2018	1.7.81	1.67 เมกะไบต์	ก.ค. 2018
NX Series (X200) DVX Controller Firmware (HTML5 Web Configuration) เวอร์ชัน 1.6.193, เผยแพร่: ก.ค. 2021	1.6.193
NX Series (X200) NX/DVX/DGX Device Firmware เวอร์ชัน 1.1.50, เผยแพร่: เม.ย. 2024	1.1.50	54 กิโลไบต์	เม.ย. 2024

Certifications

	ขนาด	อัปโหลดแล้ว
Enova DVX-2210HD/2250HD/2255HD/3250HD/3255HD/3256HD IECEE CB Test Certificate อัปเดต: เม.ย. 2018	116 กิโลไบต์	เม.ย. 2018
Enova DVX-2210HD/2250HD/2255HD/3250HD/3255HD/3256HD CE Declaration of Conformity อัปเดต: เม.ย. 2018	58.4 กิโลไบต์	เม.ย. 2018
Enova DVX-2210HD/2250HD/2255HD/3250HD/3255HD/3256HD UL Certificate of Compliance อัปเดต: เม.ย. 2018	79 กิโลไบต์	เม.ย. 2018

A&E (Architectural & Engineering) Specifications

	ขนาด	อัปโหลดแล้ว
A&E Spec - DVX-2250HD All-In-One Presentation Switcher อัปเดต: มิ.ย. 2018	98 กิโลไบต์	มิ.ย. 2018

Information documents

	ขนาด	อัปโหลดแล้ว
Benefits And Applications of Websockets อัปเดต: ต.ค. 2020	223 กิโลไบต์	ต.ค. 2020

Product Guides

	ขนาด	อัปโหลดแล้ว
DXLink Compatibility Tool อัปเดต: เม.ย. 2021		เม.ย. 2021

Programming Guides

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
Zoom Room Controls - JSON Configuration Example เวอร์ชัน 0.1.1, อัปเดต: ต.ค. 2021	0.1.1	626 กิโลไบต์	ต.ค. 2021
WebConsole & Programming Guide - NX-Series Controllers, Enova DGX, Enova DVX, Massio อัปเดต: ต.ค. 2020		3.21 เมกะไบต์	ต.ค. 2020

Quick Start Guides

	ขนาด	อัปโหลดแล้ว
Quick Start Guide - Enova DVX-225xHD 6x3 All-In-One Presentation Switcher อัปเดต: ต.ค. 2020	312 กิโลไบต์	ต.ค. 2020

Safety Sheets

	ขนาด	อัปโหลดแล้ว
Safety Instructions - Enova DVX All-In-One Presentation Switchers อัปเดต: ต.ค. 2020	90.6 กิโลไบต์	ต.ค. 2020

Quick Reference Guides

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
Language Reference Guide - NetLinx Programming Language เวอร์ชัน B, อัปเดต: ต.ค. 2024	B	2.91 เมกะไบต์	ต.ค. 2024

หากลิงก์ใดด้านบนแสดงตัวอักษรแปลกๆ ในเบราว์เซอร์ของคุณ โปรดคลิกขวาที่ไฟล์เพื่อบันทึกไว้ในคอมพิวเตอร์ของคุณ

คุณสมบัติ

อุปกรณ์แบบ All-In-One – ตัวควบคุม เมทริกซ์สวิตเชอร์ สเกลเลอร์ ตัวแปลงสัญญาณจากอนาล็อกเป็นดิจิทัล แอมplifier พร้อมการกระจายสัญญาณ Twisted Pair และ DSP เสียงระดับมืออาชีพ ทั้งหมดในเชสซี่ 3U ที่ประหยัดพื้นที่
ความเรียบง่าย & ความน่าเชื่อถือ – แทนที่ความจำเป็นในการใช้งานส่วนประกอบและอุปกรณ์แต่ละชิ้นจำนวนมาก ช่วยให้มีความน่าเชื่อถือสูงและประหยัดค่าใช้จ่ายในการตั้งค่าและการเขียนโปรแกรม
ต้นทุนการใช้งานทั้งหมดต่ำ – ด้วยแพลตฟอร์มที่สอดคล้องกันในขนาดต่างๆ จึงง่ายต่อการใช้มาตรฐาน DVX และลดต้นทุนสำหรับฮาร์ดแวร์ การฝึกอบรม การสนับสนุน การแก้ไขปัญหา และการเตรียมอะไหล่
ความปลอดภัยของเครือข่ายที่ไม่มีตัวจริง – ด้วย Dual NIC เพื่อแยก AMX หรืออุปกรณ์ AV ของบริษัทอื่นออกจากเครือข่ายหลัก IPv6 และ 802.1X แบบมีสายสำหรับการเข้าถึงเครือข่ายที่ได้รับการป้องกัน รวมถึงการสนับสนุนกลุ่มการเข้าสู่ระบบ LDAP ที่กำหนดเองได้ Enova DVX ให้ความปลอดภัยที่มั่นคงแน่นอน
คุณภาพภาพวิดีโอที่เหมาะสมทุกครั้ง – เทคโนโลยี SmartScale แบบเอกสิทธิ์ปรับขนาดภาพโดยอัตโนมัติให้มีความละเอียดและพารามิเตอร์วิดีโอที่ดีที่สุดสำหรับแต่ละจอแสดงผล แม้แต่สำหรับจอแสดงผลที่มีข้อมูลต่างกัน โดยไม่ต้องตั้งค่าด้วยตนเอง ทำให้ไม่จำเป็นต้องใช้สเกลเลอร์ภายนอกที่มีราคาแพง
เสียงที่ชัดเจน – รวมตัวประมวลผลสัญญาณดิจิทัลที่บูรณาการแล้วพร้อมความสามารถขั้นสูง เช่น EQ parametric 10 แบนด์อิสระ การปรับค่าเกนอินพุตอิสระ และการบีบอัดที่ปรับได้ สำหรับการปรับแต่งอย่างแม่นยำเพื่อให้เหมาะกับแหล่งข้อมูลและลักษณะเฉพาะของห้อง
Audio Breakaway – สเตอริโอเสียงจากอินพุตแอนาล็อกใดๆ หรือแยกออกมาจากอินพุต HDMI ใดๆ สามารถแยกออกจากวิดีโอที่เกี่ยวข้อง ประมวลผลผ่าน DSP และสลับอย่างอิสระไปยังเอาต์พุตเสียง HDMI S/PDIF หรือแอนาล็อกใดๆ
Audio Matrix Switching – เส้นทางเสียงที่สลับและประมวลผลอย่างอิสระสามเส้น ให้ 4 การตั้งค่าปริมาณ EQ ducking และการผสมผสานที่เหมาะสมสำหรับเสียงห้องที่ปรับแต่งอย่างสมบูรณ์แบบ รวมถึงการรวมเข้ากับระบบประชุม เสียง/วิดีโอ ระบบห่วงการเหนี่ยวนำ ลำโพงเสริมเสียง และอุปกรณ์บันทึกเสียง
การประมวลผลไมโครโฟนที่เพิ่มขึ้น – EQ parametric 3 แบนด์อิสระ การบีบอัด การเกต การ ducking อัตโนมัติ และการจำกัดในแต่ละอินพุตไมโครโฟน ช่วยให้สามารถสื่อสารได้อย่างชัดเจน
Matrix Switching – กำหนดเส้นทางอินพุตใดๆ ไปยังเอาต์พุตใดๆ หรือทั้งหมดได้อย่างอิสระโดยไม่มีการบล็อก - วิดีโอสวิตเชอร์ 6x3 และแอดิโอสวิตเชอร์ 8x3 พร้อม audio breakaway
AV และควบคุมผ่าน Twisted Pair – ส่งเสียง วิดีโอ ควบคุมแบบสองทิศทาง และ Ethernet ได้ถึง 100 เมตร ผ่านสายเคเบิล twisted pair มาตรฐานเส้นเดียว
HDMI/HDCP Switching พร้อมความเรียบง่ายของแอนาล็อก – การกระจาย HDMI/HDCP แบบ end-to-end โดยไม่มีการหยุดชะงักหรือข้อจำกัดด้านคีย์ ใช้เทคโนโลยี InstaGate Pro^® แบบเอกสิทธิ์
Multi-Format Ports – สร้างสำหรับสัญญาณแอนาล็อก - RGBHV Component S-Video และ Composite รวมถึงสัญญาณดิจิทัล HDMI/HDCP และ DVI - ทั้งหมดบนตัวเชื่อมต่อเดียวกัน
การวินิจฉัยที่เพิ่มขึ้นบนพอร์ต Serial & IR – ให้ข้อเสนอแนะข้อผิดพลาดแบบเรียลไทม์เมื่อพอร์ต Serial และ IR ถูกตัดการเชื่อมต่อหรือต่อสายไม่ถูกต้อง
การสนับสนุน 3D – ผ่านรูปแบบวิดีโอล่าสุด รวมถึง 3D และ Deep Color
DXLink™ Twisted Pair Outputs – ส่งเสียง วิดีโอ ควบคุมแบบสองทิศทาง Ethernet และไฟฟ้าไปยัง DXLink HDMI Receivers ห่างออกไปได้ถึง 100 เมตร ผ่านสายเคเบิล twisted pair เส้นเดียว - สำหรับรายละเอียดเพิ่มเติมและข้อมูลเกี่ยวกับการเดินสายที่มีประโยชน์ โปรดอ้างอิงจากเอกสารเทคนิคที่ชื่อว่า Cabling for Success with DXLink หรือติดต่อตัวแทน AMX ของคุณ
ประหยัดพลังงาน – รวมคุณสมบัติที่ลดการใช้พลังงานอย่างมากมาย ใช้เครื่องคิดเลข DVX Energy Savings แบบอิンเทอร์แอคทีฟเพื่อประมาณการประหยัดสำหรับการตั้งค่าเฉพาะของคุณ
การตั้งค่า HTML5 Web – ยกเลิกความจำเป็นในการใช้ซอฟต์แวร์การตั้งค่าที่เป็นกรรมสิทธิ์

ข้อมูลจำเพาะ

Video Inputs	(2) Multi-Format DVI-I; supports HDMI/HDCP, DVI, RGB, S-Video, Composite, Component (Y/Pb/Pr), (4) HDMI; supports HDMI/HDCP
Video Outputs	(2) HDMI; supports HDMI/HDCP. (1) DXLink; supports digital video, audio, Ethernet and bi-directional control
Video Resolution Support	Supports resolutions up to 1920 x 1200 @ 60 Hz. See Operations Reference Guide for details for each signal type.
Audio Inputs	(2) female 1/8" stereo mini-phono jacks, (2) 3.5 mm 5-position captive-wire terminals, (2) 3.5 mm 3-pin captive-wire MIC connectors, (4) HDMI connections. See Data Sheet for details.
Audio Outputs - SP	(1) Amplified audio output; 4-position captive wire connector, (2) Line level audio outputs, (1) S/PDIF output, (2) HDMI outputs, (1) DXLink outputs. See Data Sheet for details.
Audio Outputs - T	(1) Amplified audio output; 2-position captive wire connectors, (2) Line level audio outputs, (1) S/PDIF output, (4) HDMI outputs, (1) DXLink output. See Data Sheet for details.
AxLink Port	(1) 4-position 3.5mm Screw Terminal, provides data and power to external AxLink control devices
RS-232/422/485 Ports	(1) 10-position 3.5mm Screw Terminal, NetLinx Port 1, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud
RS-232 Port	(3) 5-position 3.5mm Screw Terminal, NetLinx Ports 2-4, XON/XOFF (transmit on / transmit off), CTS/RTS (clear to send/ready to send), 300 - 115,200 baud
IR/Serial	(4) 2-position 3.5mm Screw Terminal, 4 IR Transmit / 1-way Serial ports, NetLinx Ports 11-14. See Data Sheet for details.
I/O Channels	(4) One position 3.5mm Screw Terminal, 4-channel binary I/O port , NetLinx Port 22, Channels 1-4. See Data Sheet for details.
Relays	(4) Two 8-position 3.5 mm Screw Terminal, (4) single-pole, single-throw relays, NetLinx Port 21, Channels 1-4. See Data Sheet for details.
Dimensions (HWD)	5 3/16" x 17" x 14" (13.2 cm x 43.2 cm x 35.6 cm)
FG Numbers	FG1906-11 (2x25W, 8 Ohms) FG1906-13 (75W, 70/100V)
