เครื่องส่ง DXLink Multi-Format ส่งสัญญาณเสียงและวิดีโอแบบแอนะล็อกและดิจิทัล รวมถึง HDMI ที่มี HDCP การควบคุม และอีเธอร์เน็ตไปได้ถึง 100 เมตรผ่านสายเคเบิลแบบ twisted pair มาตรฐานเพียงเส้นเดียว ใช้เครื่องส่ง DXLink กับบอร์ดอินพุต DXLink Twisted Pair ของ Enova DGX หรือเครื่องสวิตเชอร์ Enova DVX All-In-One Presentation ที่เข้ากันได้ เครื่องส่ง DXLink สามารถใช้เป็นโซลูชันแบบ point-to-point ร่วมกับ DXLink HDMI Receiver ได้เช่นกัน เครื่องส่ง DXLink สามารถรับไฟจากแหล่งจ่ายไฟ DXLink ใดๆ เช่น บอร์ดอินพุต DXLink Twisted Pair ของ Enova DGX, Enova DVX-3155HD, DVX-3156HD, PS-POE-AT-TC หรือ PDXL-2 และรวมถึงแหล่งจ่ายไฟแบบท้องถิ่นด้วย เครื่องส่งนี้มีพอร์ตแอนะล็อกแบบมัลติฟอร์แมตเพื่อรองรับอุปกรณ์เดิมและพอร์ต HDMI เพื่อรองรับอุปกรณ์ดิจิทัลใหม่
รูปภาพขนาดใหญ่
ผลิตภัณฑ์ทดแทน
-
DX-TX-4K60
โมดูลส่งสัญญาณ DXLink 4K60 HDMI
รายละเอียดเพิ่มเติม
DXLink Multi-Format Transmitter ส่งวิดีโอ เสียง และควบคุมแบบอนาล็อกหรือดิจิทัลไปยังจอแสดงผลระยะไกลทั่วห้อง ด้านตรงข้ามของบ้าน หรือห้องเรียนห่างออกไป เพอร์ตควบคุมที่ติดตั้งในตัวของเครื่องส่งสามารถใช้ในการควบคุมแหล่งสัญญาณ และพอร์ต ICSLan จัดเตรียมจุดเข้าถึง IP
การดาวน์โหลด
เอกสาร
| ขนาด | |
Data Sheet
อัปเดต: เม.ย. 2026
|
365 กิโลไบต์ |
Manuals
| ขนาด | |
|
|
3.83 เมกะไบต์ |
|
|
46.4 กิโลไบต์ |
CAD Drawings
| ขนาด | |
|
|
713 กิโลไบต์ |
|
|
481 กิโลไบต์ |
BIM Objects
| ขนาด | |
|
|
Firmware
| ขนาด | |
|
|
488 กิโลไบต์ |
|
|
528 กิโลไบต์ |
Data Sheets
| ขนาด | |
|
|
311 กิโลไบต์ |
อัปเดต: ต.ค. 2020
Certifications
| ขนาด | |
|
|
248 กิโลไบต์ |
|
|
255 กิโลไบต์ |
|
|
197 กิโลไบต์ |
Whitepapers
| ขนาด | |
|
|
484 กิโลไบต์ |
|
|
1.6 เมกะไบต์ |
Quick Start Guides
| ขนาด | |
|
|
720 กิโลไบต์ |
Product Guides
| ขนาด | |
|
|
หากลิงก์ใดด้านบนแสดงตัวอักษรแปลกๆ ในเบราว์เซอร์ของคุณ โปรดคลิกขวาที่ไฟล์เพื่อบันทึกไว้ในคอมพิวเตอร์ของคุณ
คุณสมบัติ
- สายเคเบิลเพียงหนึ่งเส้น – ส่งสัญญาณเสียงและวิดีโอพร้อมกับส่งสัญญาณควบคุม Ethernet USB และไฟฟ้า
- NetLinx® Control ดั้งเดิมทั่วทุกที่ – ควบคุมอุปกรณ์ต้นทางและแสดงผลที่เชื่อมต่อโดยใช้พอร์ต IR และ RS-232 ในตัว
- ส่งสัญญาณ HDMI ได้ถึง 100 เมตร – ขยายระยะของสัญญาณ HDMI ให้ไกลเกินกว่าความสามารถของสายเคเบิล HDMI ทั่วไป
- พอร์ต Analog หลายรูปแบบและพอร์ต HDMI – รองรับสัญญาณ Analog ระบบเดิม RGBHV Component S-Video และ Composite รวมถึงสัญญาณดิจิทัล HDMI/HDCP DisplayPort และ DVI
- สายเคเบิล Twisted Pair มาตรฐาน – ประหยัดเวลาและความพยายามในการติดตั้งโดยใช้สายเคเบิล Twisted Pair ที่ประหยัดค่าใช้จ่าย โปรดดู Cabling for Success with DXLink white paper เพื่อรายละเอียดเพิ่มเติม
ข้อมูลจำเพาะ
| Dimensions (HWD) | 1" x 8 3/4" x 5 1/5" (2.54 cm x 22.12 cm x 13.08 cm) |
| Twisted Pair Cable Type & Length | Shielded Cat6, Cat6A and Cat7; up to 328 ft (100 m) |
| USB (HID) | (1) USB Type B Connector (“HOST”); use in conjunction with an Enova DGX Digital Media Switcher |
| Front Connectors | Advanced Configuration Interface: USB Mini-B Connector |

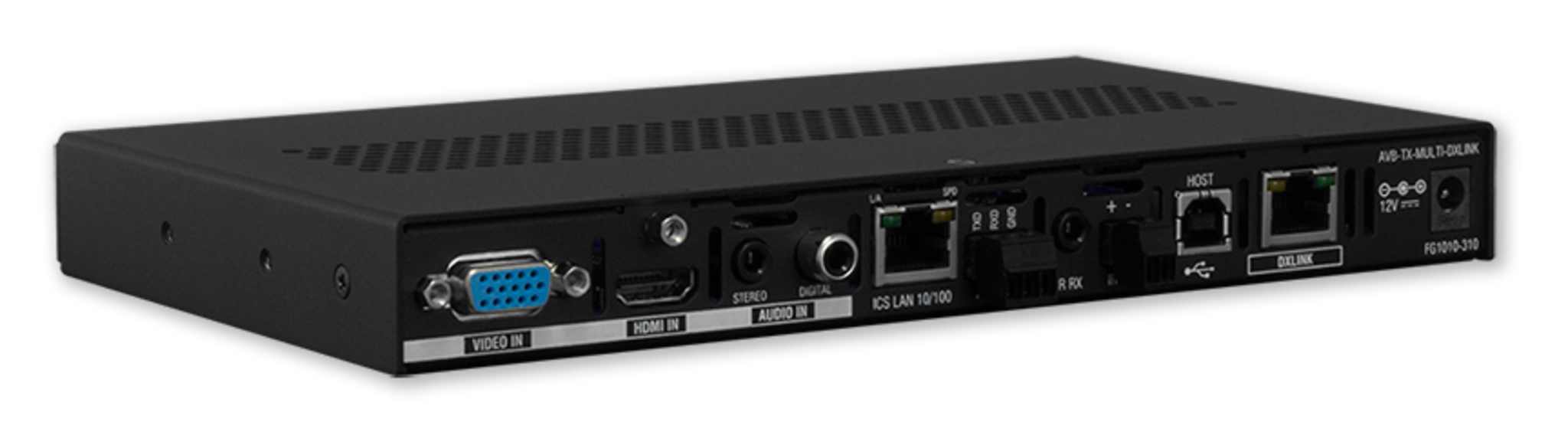

| Back Connectors | Video Input: HD-15; HDMI Input: HDMI Type A Female; Analog Stereo Input: 3.5mm Mini-Stereo Jack; S/PDIF Digital Audio Input: RCA Jack; ICSLAN/Ethernet Port: RJ-45 Connector, TCP/IP Port (ICSLAN 10/100) |
| HDMI | Compatible Formats: HDMI, HDCP, DVI; Data Rate (Max): 4.95 Gbps / 6.75 Gbps |
| HDMI Support | Progressive Resolution Support: 480p up to 1920x1200 @ 60 Hz; Interlaced Resolution Support: 480i, 576i, 1080i; 3D Format Support: Yes |
| HDMI Audio | Audio Resolution: 16 bit to 24 bit; Audio Sample Rate: 32 kHz, 44.1 kHz, 48 kHz, 96 kHz, 192kHz |
| HDCP & DDC/EDID | HDCP: Supports AMX HDCP InstaGate Pro Technology When used with an AMX Digital Media Switcher the key support is up to 16 sinks per output, independent of source device; DDC/EDID Support: EDID in point-to-point mode is passed up from the sink Device |
| Analog Video Compatible Formats | RGBHV, RGBs, RGsB, YPbPr (HDTV), Y/c (S-Video), C (Composite) |
| Analog Video Resolution Support | Progressive Resolution Support: 480p up to 1920x1200 @ 60 Hz; Interlaced Resolution Support: 480i, 576i, 1080i |
| Audio (Analog & Digital S/PDIF) | S/PDIF Audio Format Support: Dolby Digital, DTS, 2 CHL-PCM, Dolby Digital and DTS support up to 48kHz, 5.1 channels; S/PDIF Resolution: 16 to 24 bit |
| FG Numbers | FG1010-310 |
การสนับสนุนที่ปรึกษาNOTE: The most current and complete specifications for this product are found in the data sheet. Specifications are subject to change.
มีจำหน่ายผ่านผู้จัดจำหน่าย
