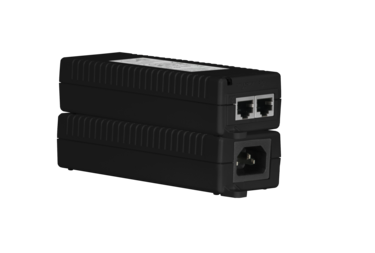

รูปภาพขนาดใหญ่

ด้วย PS-POE-AT-TC Injector ที่มีกำลังไฟสูง สามารถส่งทั้งพลังงานและข้อมูลผ่านสายเคเบิลเส้นเดียวไปยังแผงสัมผัส Power-over-Ethernet (PoE) ที่ตั้งไว้ในตำแหน่งห่างไกล จำเป็นต้องใช้ร่วมกับ MVP-9000i และ DXLink Twisted Pair Transmitters และ Receivers นอกจากนี้ยังเข้ากันได้กับ MXT-1000, MXD-1000, MXT-700, MXD-700 และ MXD-430 แหล่งจ่ายไฟ PoE gigabit แบบพอร์ตเดียวที่เป็นระบบเด่ียวนี้ "ฉีด" พลังงาน DC และข้อมูลลงในสายเคเบิล twisted pair เดียวกันได้ระยะทางสูงสุด 100 เมตร (328 ฟุต)

รายละเอียดเพิ่มเติม

ตัวฉีด PoE รุ่น PS-POE-AT-TC ส่งพลังงานและข้อมูลตามความต้องการไปยังสถานีเชื่อมต่อที่ติดผนังหรือโต๊ะของแผงสัมผัสที่เข้ากันได้ผ่านการเชื่อมต่อ Ethernet เพียงตัวเดียว

การดาวน์โหลด

CAD Drawings

	ขนาด	อัปโหลดแล้ว
Pictorial Drawing - PS-POE-AT-TC High-Power 802.3at Compliant PoE Injector (PDF) อัปเดต: ก.ค. 2018	144 กิโลไบต์	ก.ค. 2018
Pictorial Drawing - PS-POE-AT-TC High-Power 802.3at Compliant PoE Injector (DXF) อัปเดต: ก.ค. 2018	248 กิโลไบต์	ก.ค. 2018
Pictorial Drawing - PS-POE-AT-TC High-Power 802.3at Compliant PoE Injector (DWG) อัปเดต: ก.ค. 2018	99 กิโลไบต์	ก.ค. 2018

BIM Objects

	ขนาด	อัปโหลดแล้ว
PS-POE-AT-TC - BIM Object อัปเดต: ส.ค. 2019		ส.ค. 2019

Quick Start Guides

	เวอร์ชัน	ขนาด	อัปโหลดแล้ว
Quick Start Guide - PS-POE-AT-TC High-Power 802.3at Compliant PoE Injector เวอร์ชัน D, อัปเดต: ก.ค. 2018	D	123 กิโลไบต์	ก.ค. 2018

หากลิงก์ใดด้านบนแสดงตัวอักษรแปลกๆ ในเบราว์เซอร์ของคุณ โปรดคลิกขวาที่ไฟล์เพื่อบันทึกไว้ในคอมพิวเตอร์ของคุณ

คุณสมบัติ

อัตราข้อมูล 10/100/1000 (MbPS)
เป็นไปตามข้อกำหนด IEEE802.3at
ไฟ LED วินิจฉัยภาระงาน
อินพุตสากล 100/240 VAC

ข้อมูลจำเพาะ

Dimensions (HWD)	5 1/2" x 2 1/8" x 1 1/4" (14 cm x 5.3 cm x 3.25 cm)
Weight	.44 lbs (200 g)
Environmental	Temperature (Operating): -4°F to 104°F (-20°C to 40°C) @ 30W -4°F to 131°F (-20°C to 55°C) @ 22.5W Temperature (Storage): -4°F to +158°F (-20°C to +70°C) Relative Humidity (Operating): Maximum 90%, Non-Condensing Thermal Rating: 20 BTU/hr (@240VAC) Operating Altitude: -1000 to 10,000 ft. (-304.8 to 3048 m)
General	LEDs: Yellow (On): power is on and active Green (On): A remote terminal is connected Green (Blinking): Overload state or short circuit Enclosure: Molded black matte plastic Cord and Connectors: Dual shielded RJ45 jacks built into the enclosure, EIA 568A and 568B Approvals: IEEE 802.3at (PoE) RoHS / WEEE compliant CE FCC Part 15, Class B EN 55022 Class B (Emissions) EN 55024 (Immunity) VCCI (Japan) C-Tick UL/cUL per IEC 60950-1 GS Mark per IEC 60950-1
Input	LEDs: Yellow (On): power is on and active Green (On): A remote terminal is connected Green (Blinking): Overload state or short circuit Enclosure: Molded black matte plastic Cord and Connectors: Dual shielded RJ45 jacks built into the enclosure, EIA 568A and 568B Approvals: IEEE 802.3at (PoE) RoHS / WEEE compliant CE FCC Part 15, Class B EN 55022 Class B (Emissions) EN 55024 (Immunity) VCCI (Japan) C-Tick UL/cUL per IEC 60950-1 GS Mark per IEC 60950-1
Output	Pass Through Data Rates: 10/100/1000 Mbps Output Voltage: 55 VDC Nominal Output Power: 30 Watts (Guaranteed) Output Current: 0.6A (max) Ripple and Noise: Below the IEEE802.3af requirements f<500Hz: Vp-p 0.5 500Hz to 150kKHz: Vp-p 0.2 150KHz to 500KHz: Vp-p 0.15 500KHz to 1MHz: Vp-p 0.1 Transient Response: Meets IEC61000-4-4 (1Kv) DXLink Transport Layer Throughput: 10.2 Gbps pass thru (only applicable to DXLink signals)
Compatible AMX Products	DX-TX, DXLink™ Multi-Format Transmitter Module (FG1010-310) DX-TX-DWP, DXLink Multi-Format Decor Style Wallplate Transmitters (US) (FG1010-325-BL/-WH) DX-TX-WP, DXLink Multi-Format Wallplate Transmitters (FG1010-320-BL/WH) DX-RX, DXLink HDMI Receiver Module (FG1010-500) MVP-9000i, 9” Modero® ViewPoint® Touch Panel with Intercom (FG5967-01/02)
FG Numbers	FG423-84
